Come testare il condensatore CA con il multimetro? | Test dal vivo di un condensatore buono o difettoso

Determinare se un condensatore CA in un condizionatore d'aria è buono o cattivo non richiede conoscenze professionali di ingegneria elettronica. Se possiedi un multimetro con la funzione "test di capacità", puoi seguire questi passaggi e diventare tu stesso un semi-esperto.

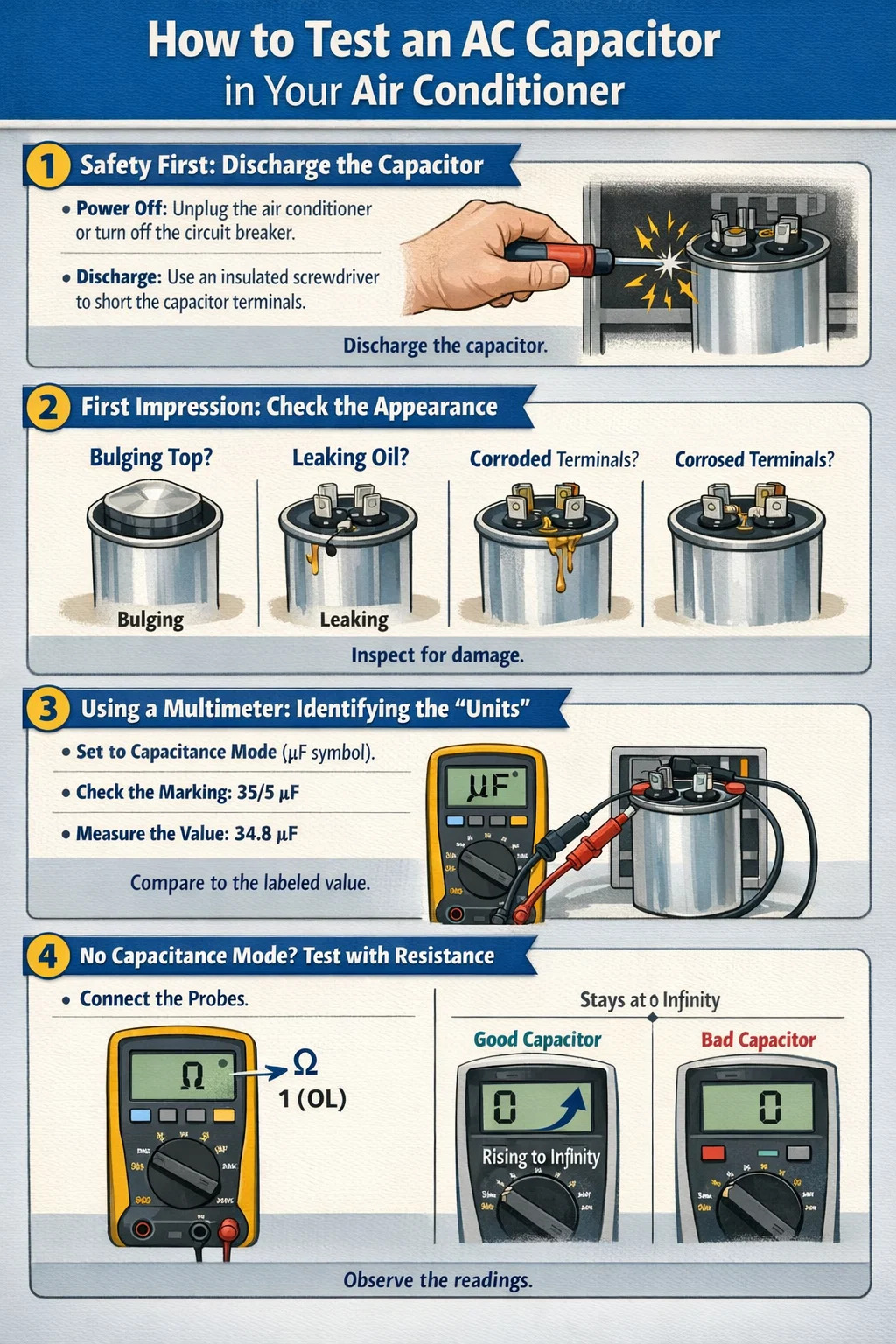

1. La sicurezza prima di tutto: scaricare il condensatore

Questo passaggio è il più importante prima di iniziare il test. Un condensatore CA è come una batteria; anche dopo lo spegnimento, potrebbe contenere ancora una carica ad alta tensione e toccarlo direttamente potrebbe provocare una grave scossa elettrica.
Spegnimento: scollegare il condizionatore d'aria o spegnere l'interruttore automatico.
Scarica: procurarsi un cacciavite con l'impugnatura ben isolata e utilizzare l'asta metallica per toccare contemporaneamente i due (o tre) terminali del condensatore. Se si sente un "pop" o si vede una piccola scintilla, significa che la carica residua si è scaricata.

2. Prima impressione: controlla l'aspetto

Alcuni difettosi Condensatori CA non è nemmeno necessario testarli con uno strumento; puoi dirlo solo guardandoli:
Rigonfiamento: la parte superiore del condensatore dovrebbe essere piatta. Se è gonfio come il pane fermentato, è sicuramente rotto.
Perdita di olio: se si verifica una perdita di liquido oleoso dal basso o dall'alto, ciò indica un danno interno.
Corrosione: i terminali gravemente corrosi possono anche portare a uno scarso contatto.

3. Utilizzo di un multimetro: identificazione delle "unità"

Impostare il multimetro sull'intervallo di misurazione della capacità (solitamente contrassegnato con il simbolo –|(– o etichettato nF/μF).
Controlla i contrassegni: ogni condensatore CA avrà il suo valore di capacità scritto su un lato. Ad esempio, "35/5 μF" significa che si tratta di un doppio condensatore, con quello più grande da 35 e quello più piccolo da 5.
Misurare il valore reale: Posizionare le sonde del multimetro sui terminali corrispondenti (es. "C" e "HERM" per misurare la sezione compressore, "C" e "FAN" per misurare la sezione ventilatore).
Confronta: se il valore misurato è significativamente diverso dal valore contrassegnato (ad esempio, contrassegnato 35, ma la misurazione è solo 10 o non viene visualizzata alcuna lettura), significa che il condensatore è "debole" e deve essere sostituito.

4. Cosa succede se non è presente alcun intervallo di capacità? Utilizza l'intervallo di resistenza per "ascoltare il battito del suo cuore"

Se il tuo multimetro non dispone di una funzione di misurazione della capacità dedicata, puoi utilizzare l'intervallo di resistenza (Ω) per valutarla approssimativamente:
Osservazione dinamica: collega le sonde e osserva i numeri sullo schermo. Un buon condensatore mostrerà un piccolo numero che aumenta rapidamente e infine visualizza l'infinito (o "1"/"OL").
Principio: ciò accade perché la batteria del multimetro carica il condensatore. Se il numero rimane invariato o mostra sempre 0, il condensatore CA è sicuramente difettoso.

5. Segni comuni di condensatori buoni e cattivi
