Comprensione delle specifiche e delle applicazioni dei condensatori C65R e CBB65

Panoramica diretta e conclusione funzionale

Il condensatore c65r e quello più ampio condensatore cbb65 famiglia servono come componenti vitali nella moderna ingegneria elettrica, agendo principalmente come condensatori di funzionamento del motore per applicazioni di corrente alternata (CA) ad alta richiesta. Strutturalmente, questi componenti forniscono lo sfasamento continuo necessario per mantenere i motori a induzione monofase funzionanti senza problemi nei sistemi di riscaldamento, ventilazione, condizionamento dell'aria (HVAC) e sistemi di pompaggio industriale. La conclusione operativa diretta è che la scelta tra un modello standard e una variante C65R per carichi pesanti dipende interamente dalla tolleranza di capacità microfarad (μF) richiesta, dai picchi di tensione fino a 450 V CA e dalle temperature ambientali estreme. La scelta di un condensatore di funzionamento accuratamente abbinato previene il surriscaldamento del motore, riduce il consumo di energia e prolunga la durata operativa del compressore o del motore della ventola che supporta.

Decodifica della nomenclatura tecnica dei condensatori CBB65 e C65R

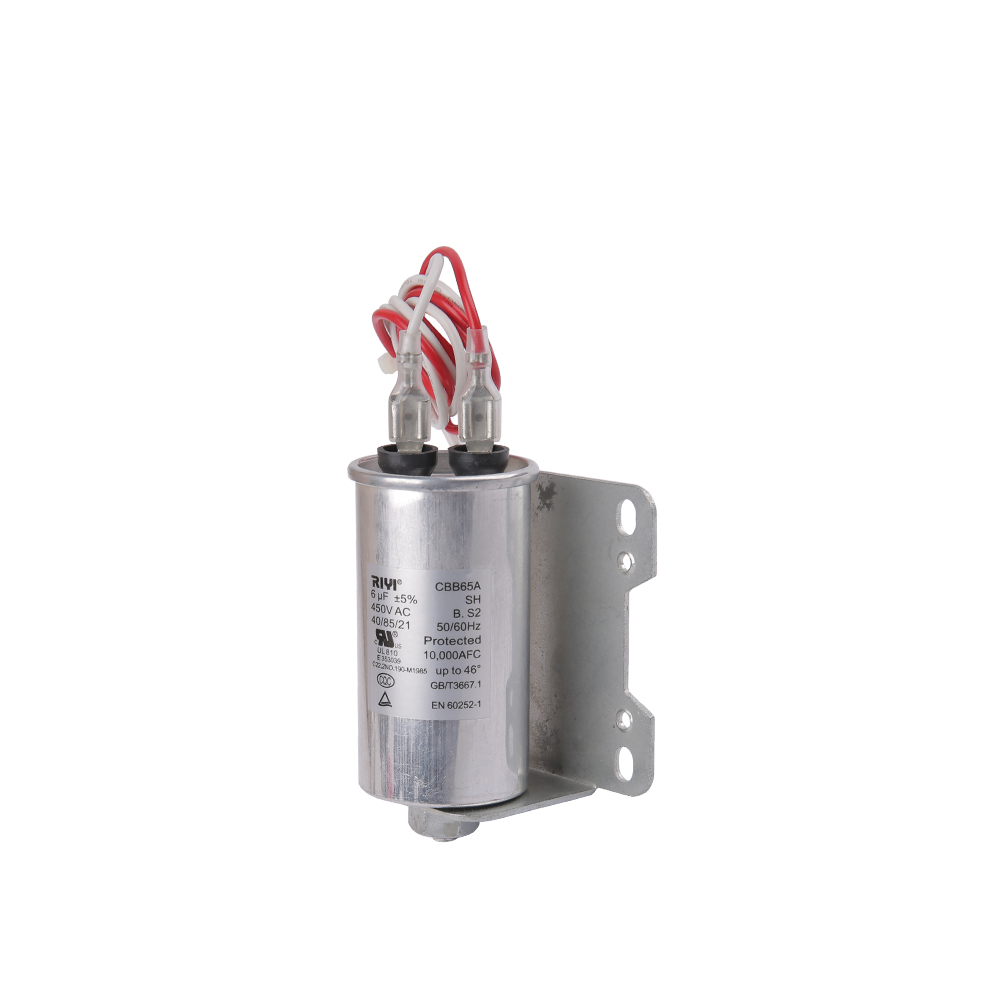

Per comprendere la designazione di questi componenti è necessario abbattere le convenzioni di denominazione industriale. Il termine CBB65 rappresenta un tipo specifico di condensatore a film di polipropilene metallizzato. Negli standard di codifica internazionali, la lettera C sta per condensatore, la prima B indica un materiale dielettrico in polipropilene e la seconda B indica che utilizza un design a strato di pellicola. Il suffisso numerico 65 è un indicatore standard del settore per strutture di sicurezza antideflagranti, ad alta tensione, riempite d'olio.

Il designation condensatore c65r spesso indica linee di prodotti di produttori specifici o design rinforzati ottimizzati per applicazioni ad alta affidabilità, spesso integrati in unità condensatrici residenziali di alta qualità. La "R" evidenzia spesso una geometria fisica rotonda o parametri di costruzione per carichi pesanti migliorati su misura per ambienti operativi severi. Questi condensatori utilizzano uno strato estremamente sottile di alluminio o lega di zinco-alluminio depositato sotto vuoto su una base di pellicola di polipropilene per immagazzinare e rilasciare energia elettrica in modo efficiente.

Specifiche tecniche principali e matrice delle prestazioni

Quando valutano un condensatore cbb65 o un equivalente C65R specializzato, gli ingegneri valutano parametri elettrici specifici per garantire la compatibilità del sistema. I valori nominali primari includono capacità nominale, capacità di tensione, compatibilità di frequenza e soglie di tolleranza della temperatura.

Tabella 1: Confronto delle specifiche tecniche tra i dispositivi polimerici standard e quelli robusti della serie C65R.
Parametro Metrica	Gamma CBB65 standard	Prestazioni eccellenti del C65R
Tensione nominale (VAC)	Da 370 V a 440 V CA	Fino a 450 V CA
Intervallo di capacità (μF)	Da 15 µF a 80 µF	Valori doppi e singoli fino a 100 µF
Tolleranza di capacità	più o meno il 5%.	più o meno il 5%. stable
Classe di temperatura	Da -40 gradi a 70 gradi C	Da -40 gradi a 85 gradi C
Fattore di dissipazione	inferiore a 0,002 a 50 Hz	meno di 0,0015 potenziato

Applicazioni a doppia esecuzione e framework di sistema a valore singolo

Nei tipici sistemi di condensazione dell'aria condizionata, lo spazio all'interno del quadro elettrico è molto limitato. Questa limitazione ha portato allo sviluppo di progetti a doppia esecuzione, ampiamente diffusi in condensatore cbb65 opzioni. Un'unità a valore singolo è dotata di due terminali e supporta un singolo motore, ad esempio un ventilatore per forno dedicato o un ventilatore di scarico industriale.

Al contrario, una configurazione a doppio percorso ospita due condensatori distinti all'interno di un unico contenitore metallico che condivide un percorso neutro interno comune. Questo design è facilmente identificabile dai tre terminali superiori chiaramente etichettati:

Terminale HERM: Questo si collega direttamente all'avvolgimento del motore del compressore ermetico, fornendo il necessario sfasamento ad alta capacità, tipicamente compreso tra 35 µF e 60 µF.
Terminale VENTOLA: Questo arriva direttamente all'avvolgimento del motore della ventola del condensatore esterno, che richiede una capacità nominale inferiore, solitamente compresa tra 3 µF e 10 µF.
Terminale COM: Il common terminal serves as the return leg connecting directly to the incoming main power line contactor.

Secondo i dati sul campo pubblicati dall'HVAC Excellence Training Manual, oltre l'ottanta per cento dei moderni condizionatori d'aria residenziali a sistema split utilizzano una configurazione a doppia corsa per risparmiare spazio e ridurre il numero dei componenti durante l'assemblaggio produttivo.

Meccanica di autoriparazione interna e caratteristiche di sicurezza strutturale

Il Self-Healing Phenomenon

Uno dei principali vantaggi strutturali del moderno condensatore c65r è la sua intrinseca capacità di autoguarigione. Quando si verifica un picco di tensione localizzato o una rottura dielettrica a causa dell'eccessivo calore operativo, un minuto arco elettrico perfora lo strato di pellicola di polipropilene ultrasottile. Poiché il rivestimento metallizzato è incredibilmente sottile, il calore generato dal microarco vaporizza istantaneamente la pellicola metallica che circonda il punto di foratura. Questa vaporizzazione rimuove il cortocircuito, consentendo al dispositivo di continuare a funzionare ininterrottamente con una perdita trascurabile dell'uscita totale in microfarad.

Protezione con interruttore sensibile alla pressione

Quando gravi guasti interni portano alla generazione di gas dalla decomposizione dell'olio, un meccanismo di sicurezza integrato protegge il sistema. Questi condensatori sono dotati di un interruttore interno sensibile alla pressione. Man mano che aumenta la pressione all'interno dell'alloggiamento in alluminio senza giunture, il coperchio superiore si espande leggermente verso l'esterno. Questa espansione fisica rompe i cavi di collegamento interni collegati direttamente ai terminali, isolando completamente il componente guasto prima che l'involucro esterno possa rompersi o perdere olio sui controlli elettrici sensibili.

Test diagnostici passo passo e verifica del multimetro

Quando un'unità HVAC esterna non si attiva, provocando un ronzio distinto proveniente dal compressore, i tecnici devono eseguire una diagnosi fisica ed elettrica. Questo processo richiede un'esecuzione precisa per confermare l'integrità operativa del componente.

Fase 1: isolamento sicuro e ispezione visiva

Prima di toccare qualsiasi componente interno, i tecnici devono scollegare il circuito di estrazione dell'alimentazione di servizio principale. Usano un resistore per scaricare in sicurezza qualsiasi carica elettrica immagazzinata attraverso le combinazioni di terminali. Segue un'ispezione fisica: se il coperchio superiore appare bombato o rigonfio, l'interruttore di pressione interno è scattato, richiedendo la sostituzione immediata. Anche la perdita di olio attorno alle guarnizioni dei terminali conferma il cedimento strutturale.

Fase 2: Misurazione e Valutazione Microfarad

Il technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

Posizionare una sonda sul terminale COM e il secondo cavo direttamente sul terminale HERM. Confrontare la lettura direttamente con il valore nominale dell'etichetta.
Spostare il secondo cavo sul terminale FAN per verificare in modo indipendente il valore inferiore del circuito della ventola.
Se un'unità nominale da 45 più 5 µF legge meno di 42,75 µF sul circuito HERM, il motore soffrirà di perdita di scorrimento, rendendo necessaria una sostituzione.

Selezione del componente sostitutivo corretto

Quando si acquista un sostituto identico o aggiornato per un guasto condensatore c65r , linee guida specifiche sulla compatibilità prevengono danni alle apparecchiature. Una regola del settore prevede che un tecnico possa aumentare la tensione nominale operativa ma non debba mai abbassarla. Ad esempio, un modello da 440 V può sostituire in modo sicuro un modello da 370 V perché il suo strato dielettrico più spesso gestisce uno stress elettrico più elevato. Tuttavia, l'installazione di un modello da 370 V in un circuito da 440 V provoca una rapida rottura del dielettrico e un guasto prematuro.

Al contrario, i valori dei microfarad devono corrispondere esattamente alle specifiche di progettazione dell'apparecchiatura. L'installazione di un condensatore di dimensioni errate, come un'unità da 55 µF in un circuito progettato per un motore da 45 µF, sposta l'angolo di fase troppo in avanti. Ciò aumenta l'assorbimento di corrente totale negli avvolgimenti ausiliari, provocando nel tempo guasti all'isolamento degli avvolgimenti del motore.
