Cos'è un condensatore CBB60?

Definizione diretta di un condensatore CBB60

A Condensatore CBB60 è un tipo specializzato di condensatore a film di polipropilene metallizzato progettato principalmente per applicazioni con motori CA. La denominazione "CBB" indica la composizione del materiale: "C" per condensatore, "B" per film dielettrico in polipropilene e la seconda "B" per film metallizzato non polare. Questi condensatori sono ufficialmente classificati come condensatori di marcia, il che significa che rimangono nel circuito mentre il motore è in funzione per mantenere la coppia e migliorare l'efficienza.

Costruito all'interno di un guscio cilindrico in plastica o alluminio, il CBB60 è caratterizzato dalle sue proprietà autoriparanti e dall'elevata resistenza di isolamento. Si trova più comunemente negli elettrodomestici come lavatrici, pompe dell'acqua e compressori d'aria, che in genere gestiscono tensioni comprese tra 250 V CA e 450 V CA.

Specifiche Tecniche e Costruttive

Il CBB60 utilizza un sottile strato di metallo (spesso alluminio o zinco) depositato sotto vuoto direttamente sulla superficie di una pellicola di polipropilene. Questo design consente al condensatore di "autoripararsi", ovvero se si verifica una rottura dielettrica a causa di un picco di tensione, il sottile strato metallizzato vaporizza attorno al punto di guasto, isolando il guasto e consentendo al condensatore di continuare a funzionare.

Parametri chiave delle prestazioni

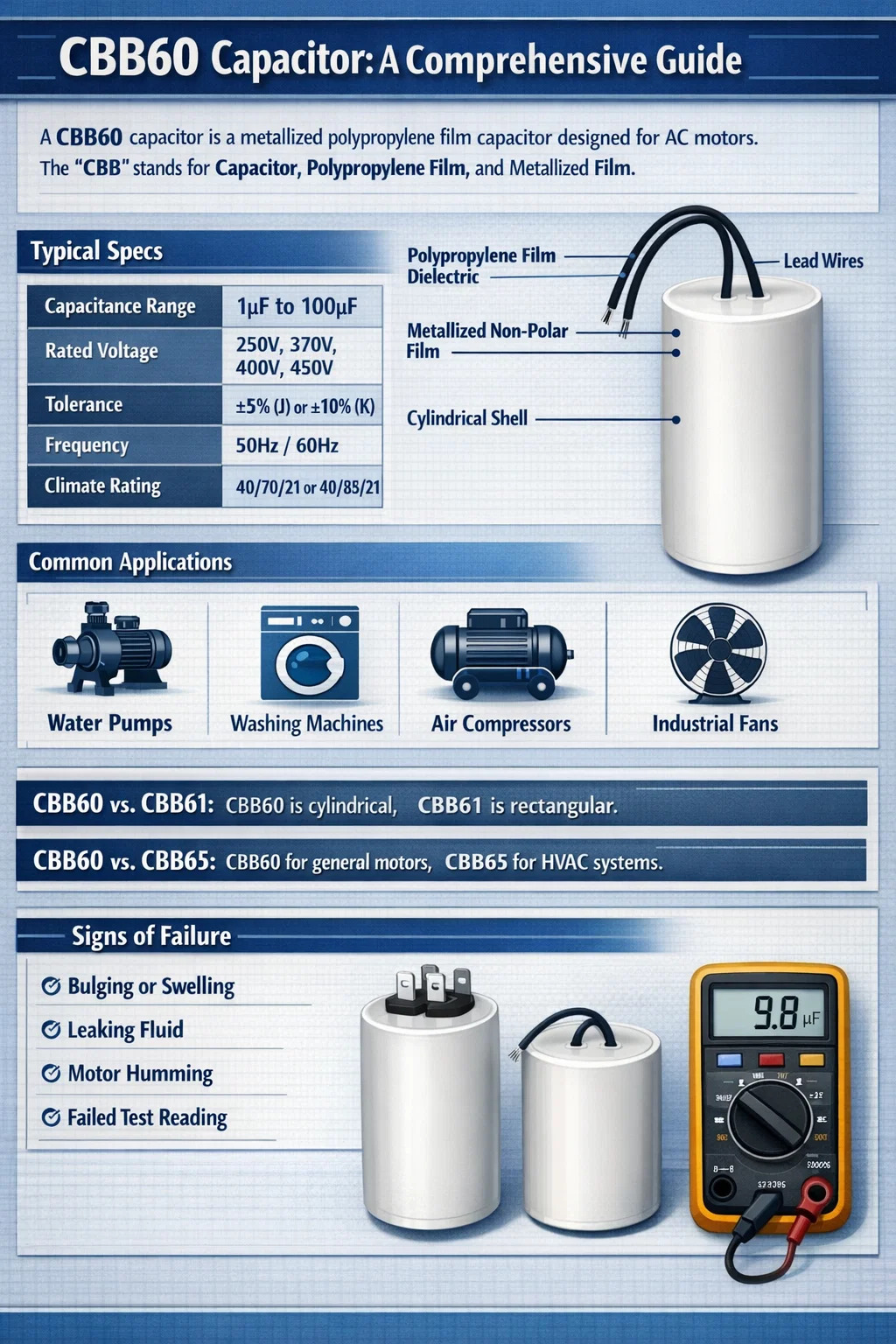

Per garantire la longevità di un motore CA, il CBB60 deve soddisfare specifici standard industriali. Di seguito sono riportati i dati tecnici tipici riscontrati su un'unità CBB60 standard:

Applicazioni comuni dei condensatori CBB60

Lo scopo principale di un condensatore CBB60 è quello di assistere i motori CA monofase. In questi sistemi, una singola fase di alimentazione non può creare il campo magnetico rotante necessario per avviare o far funzionare senza problemi un motore. Il condensatore crea uno sfasamento nell'avvolgimento ausiliario, simulando una seconda fase.

Troverai condensatori CBB60 utilizzati nelle seguenti apparecchiature:

• Pompe dell'acqua: essenziali per le pompe per pozzi profondi e i sistemi di irrigazione del giardino per mantenere una coppia costante.
• Lavatrici: Utilizzate per facilitare la rotazione bidirezionale del cestello o dell'agitatore.
• Compressori d'aria: aiutano il motore a superare la contropressione dell'aria compressa durante l'avvio.
• Ventilatori industriali: garantiscono un funzionamento stabile per motori di scarico e ventilazione di grandi dimensioni.

Distinguere il CBB60 dagli altri condensatori

È fondamentale che il personale di manutenzione distingua il CBB60 da altri tipi comuni come CBB61 o CBB65 per evitare guasti alle apparecchiature.

CBB60 contro CBB61

Sebbene entrambi siano condensatori in polipropilene, il CBB61 è tipicamente rettangolare e utilizzato per carichi più piccoli come i ventilatori da soffitto. Il CBB60 è cilindrico e gestisce le richieste di corrente più elevate di apparecchi più grandi come le pompe.

CBB60 contro CBB65

Il CBB65 è solitamente racchiuso in un alloggiamento di alluminio ovale o rotondo ed è progettato specificamente per i sistemi di condizionamento dell'aria (HVAC). I condensatori CBB60 sono più versatili e vengono utilizzati in una gamma più ampia di elettrodomestici a motore per uso generale.

Indicatori di sicurezza e manutenzione

Nel tempo, un condensatore CBB60 si degraderà a causa del calore e dello stress elettrico. Identificare tempestivamente un'unità guasta può prevenire danni agli avvolgimenti del motore, che sono significativamente più costosi da sostituire rispetto al condensatore stesso.

Fai attenzione a questi segnali costruttivi di fallimento:

1. Rigonfiamento fisico: se la parte superiore cilindrica del CBB60 appare arrotondata o rigonfia, la pressione interna è aumentata a causa del guasto.
2. Perdite di fluido: mentre molti CBB60 sono "secchi" (riempiti di resina), alcuni contengono olio. Qualsiasi perdita di fluido è segno di una tenuta compromessa.
3. Ronzio del motore: se il motore ronza ma non gira, è probabile che il CBB60 abbia perso il suo valore di capacità (μF) e non sia più in grado di fornire lo sfasamento necessario.
4. Test: un CBB60 sano dovrebbe leggere entro ±5% del suo valore nominale di microfarad (μF) quando testato con un multimetro.
