1 Guida ai condensatori microfarad: specifiche, usi e suggerimenti per la sostituzione del CBB60

Cos'è un condensatore da 1 microfarad e perché è importante

A Condensatore da 1 microfarad (1 µF). immagazzina un milionesimo di farad di carica elettrica. Potrebbe sembrare banalmente piccolo, ma in pratica rappresenta uno dei valori di capacità più versatili nell'elettronica: utile nei circuiti di temporizzazione, nell'accoppiamento del segnale, nel filtraggio audio, nel disaccoppiamento dell'alimentazione e nelle applicazioni di sfasamento del motore. Quando qualcuno si riferisce a un "limite da 1 µF", in genere indica un componente che gestisce attività di frequenza medio-bassa con precisione e perdita di energia minima.

Per contestualizzare la scala: un farad è un'enorme quantità di capacità quasi mai vista nei componenti discreti. Un microfarad equivale a 10⁻⁶ farad e si colloca comodamente tra i condensatori ceramici della gamma picofarad utilizzati per il filtraggio RF e i condensatori elettrolitici da centinaia di microfarad utilizzati nel livellamento della potenza di massa. Questa via di mezzo è esattamente il punto in cui 1 µF brilla: abbastanza capace da interagire in modo significativo con i segnali CA a bassa frequenza e abbastanza compatto da apparire in qualsiasi cosa, dai circuiti degli smartphone alle schede dei motori delle lavatrici.

Il Condensatore CBB60 famiglia, costruita attorno alla tecnologia del film di polipropilene metallizzato, appare spesso nell'intervallo da 1 µF a 100 µF. A Condensatore CBB60 da 1 µF viene generalmente utilizzato negli avvolgimenti ausiliari dei motori per carichi leggeri, nelle schede di controllo delle ventole e nei circuiti di pompe a bassa potenza in cui un condensatore a film stabile e di lunga durata supera le alternative più economiche. Comprendere come si comporta il valore di 1 microfarad in questi contesti è la base per selezionare, testare e sostituire correttamente questi componenti.

Il Microfarad Unit Explained: Scale, Conversion, and Practical Reference

Il farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Microfarad (μF o uF) : 1 × 10⁻⁶ F — utilizzato nei condensatori del motore, nell'accoppiamento audio e nel filtraggio dell'alimentazione
• Nanofarad (nF) : 1 × 10⁻⁹ F — utilizzato nei circuiti di temporizzazione e nei filtri ad alta frequenza; 1 µF = 1.000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — utilizzato in RF, circuiti di antenne e oscillatori a cristallo; 1 µF = 1.000.000 pF

Un condensatore da 1 µF etichettato "105" sul suo corpo (comune per i tipi multistrato ceramici) utilizza la notazione del codice: le prime due cifre danno la mantissa (10) e la terza cifra dà l'esponente di 10 in picofarad (5 = 10⁵ pF = 100.000 pF = 0,1 µF). Una parte etichettata direttamente "1μF" o recante un "1.0" accanto al simbolo µF non è ambigua. Leggi sempre attentamente l'indicatore dell'unità: confondere µF con nF su un condensatore del motore può portare a un componente con una capacità 1.000 volte troppo piccola, causando il mancato avvio completo del motore.

Per le applicazioni con motore, i valori di capacità sono generalmente compresi tra 1 µF e 100 µF a seconda delle dimensioni del motore. Un ventilatore da soffitto potrebbe richiedere da 1 µF a 5 µF; un piccolo motore di pompa monofase può richiedere da 4 µF a 16 µF; il mototamburo di una lavatrice di dimensioni standard utilizza comunemente da 8 µF a 25 µF. Il valore di 1 µF, quindi, corrisponde al territorio pratico più piccolo del condensatore del motore: ventole ausiliarie, piccole pompe dell'acqua e motori a induzione a carico leggero

Come funziona il condensatore CBB60 e dove si inserisce 1 µF

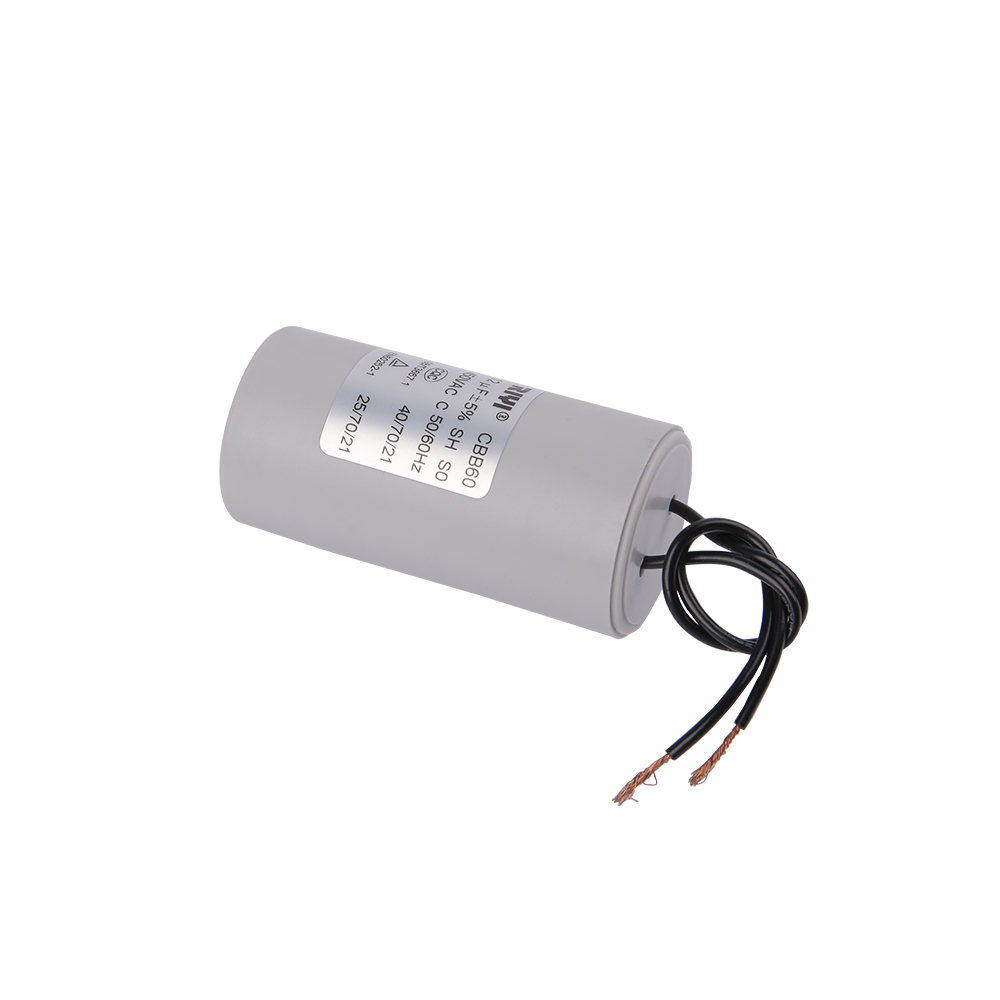

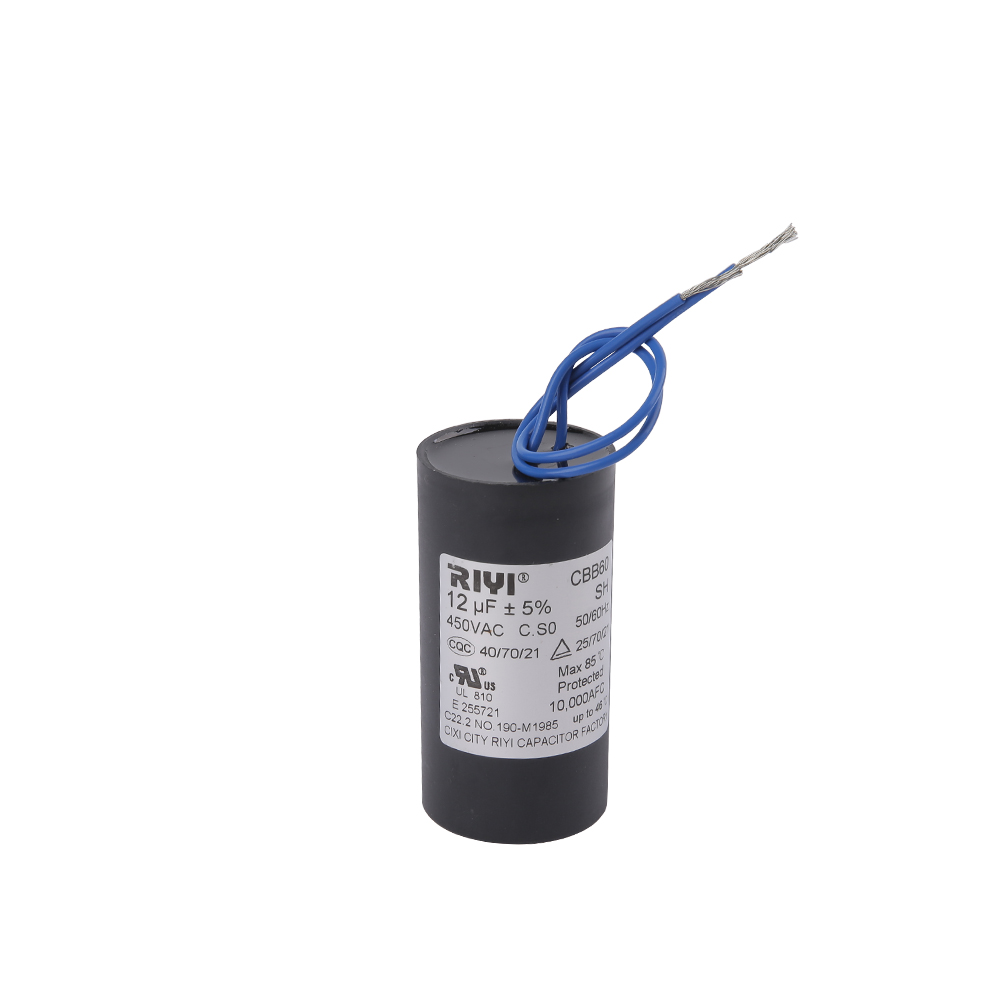

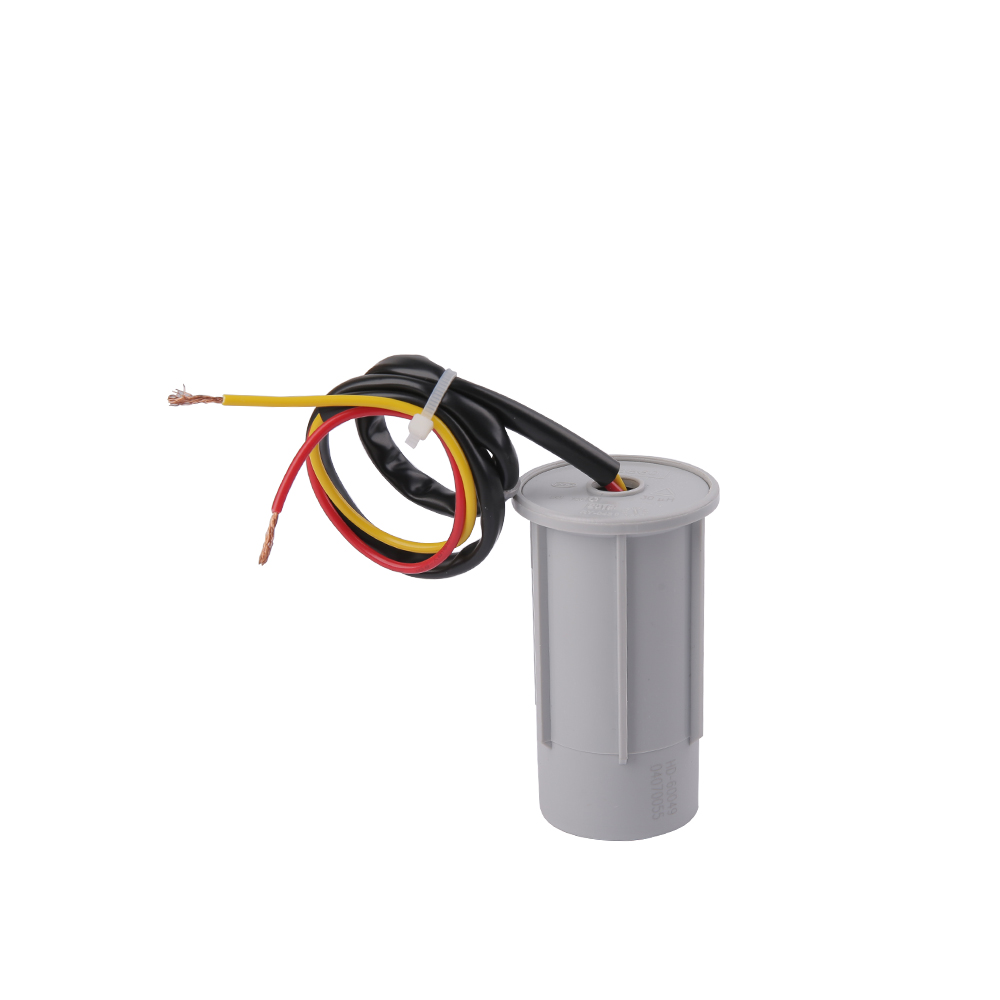

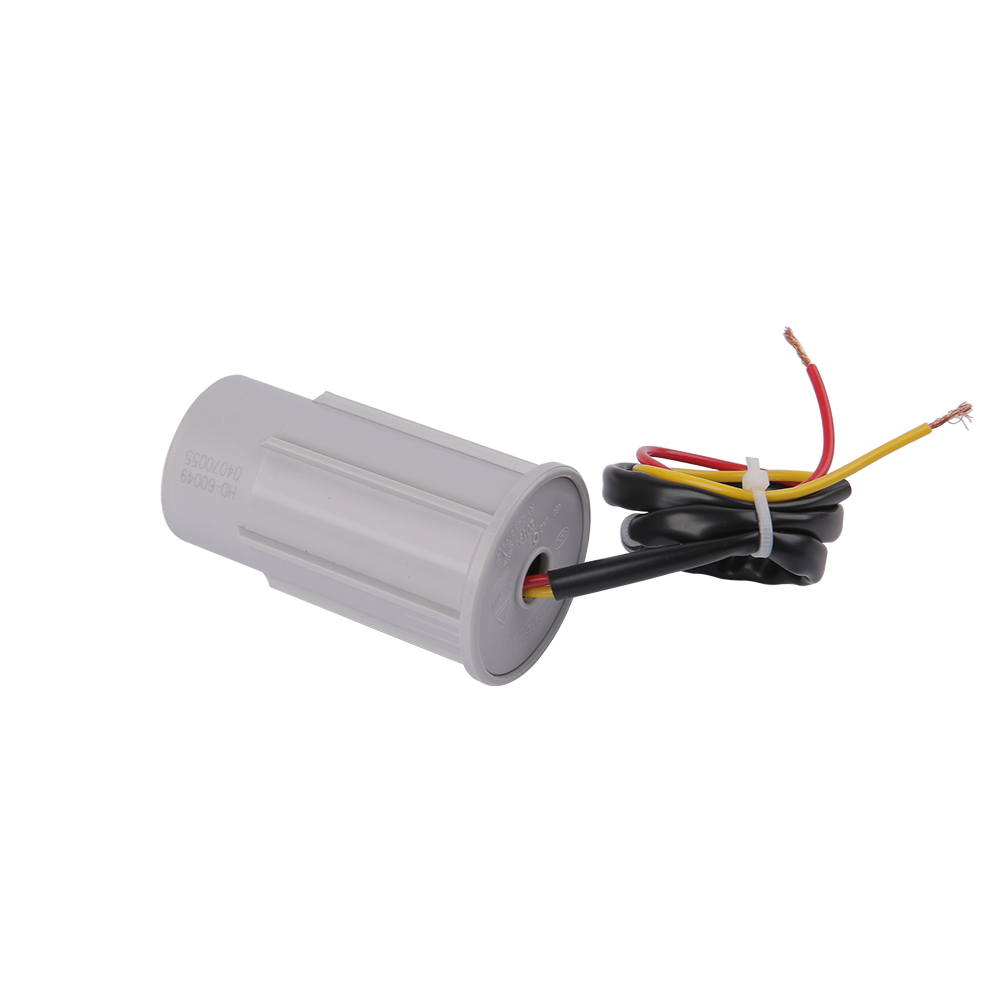

Il CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

Il core function of a CBB60 capacitor in a single-phase motor is sfasamento . Un alimentatore CA monofase non può generare da solo un campo magnetico rotante, ma ne produce solo uno oscillante. Collegando un condensatore in serie con l'avvolgimento ausiliario (avvio), la corrente attraverso tale avvolgimento viene spostata di circa 90 gradi rispetto alla corrente dell'avvolgimento principale. Questa differenza di fase crea un'approssimazione a due fasi sufficiente a generare un campo magnetico rotante e produrre una coppia iniziale.

A 1 µF, un condensatore CBB60 produce un contributo di sfasamento relativamente modesto, adatto a motori con bassi requisiti di coppia di avviamento e piccoli avvolgimenti ausiliari. La sua reattanza (Xc) a 50 Hz può essere calcolata come:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3.183 ohm

A 60 Hz, scende a circa 2.653 ohm. Questa elevata impedenza significa che un condensatore da 1 µF consente il flusso solo di una piccola corrente reattiva, adatto per motori di piccole dimensioni in cui la resistenza dell'avvolgimento ausiliario e l'induttanza sono elevate. L'abbinamento di un condensatore CBB60 da 1 µF con un motore che richiede 10 µF comporterebbe una coppia di avviamento notevolmente ridotta, possibili ronzii, surriscaldamento dell'avvolgimento ausiliario ed eventualmente guasti al motore.

Proprietà autorigeneranti della pellicola metallizzata

Uno dei vantaggi distintivi della costruzione CBB60 è l'autoriparazione. Quando si verifica un difetto microscopico o una rottura dielettrica locale, la sottile metallizzazione di alluminio o zinco attorno al guasto vaporizza quasi istantaneamente a causa dell'energia rilasciata. Questo isola il difetto e ripristina il dielettrico, prevenendo cortocircuiti catastrofici. Un singolo evento di autoriparazione provoca una riduzione trascurabile della capacità, spesso inferiore allo 0,01%, il che significa che il condensatore continua a funzionare in modo affidabile anche dopo numerosi guasti minori nel corso della sua vita operativa.

Questa proprietà di autoriparazione è uno dei motivi per cui i condensatori CBB60 sono preferiti rispetto ai tipi elettrolitici in carta o alluminio per il funzionamento continuo del motore. Un tipico condensatore CBB60 di alta qualità è classificato per 60.000 ore o più di funzionamento continuo alla temperatura nominale, rispetto alle 2.000–5.000 ore dei tipici condensatori elettrolitici in alluminio in condizioni simili.

Specifiche chiave da verificare quando si seleziona un condensatore CBB60 da 1 microfarad

La scelta del giusto condensatore da 1 µF per un'applicazione motore va oltre la corrispondenza del numero di capacità. Diverse specifiche interdipendenti determinano se il componente funzionerà in modo sicuro e durerà per la sua durata nominale.

Tensione nominale: sicuro per andare più in alto, mai più in basso

Una domanda comune quando si sostituisce un condensatore CBB60 da 1 µF è se un'unità con tensione nominale più elevata possa sostituire l'originale. La risposta è sì: sostituire un'unità da 250 V CA con una da 450 V CA è perfettamente accettabile e fornisce effettivamente un margine di sicurezza maggiore. La tensione nominale rappresenta la tensione massima che il dielettrico può sopportare continuamente senza guasti. L'utilizzo di un condensatore da 450 V CA su un circuito da 230 V significa semplicemente che il dielettrico funziona ben al di sotto del limite di sollecitazione, il che spesso prolunga la durata. Non sostituire mai un voltaggio inferiore: un condensatore da 250 V CA su un circuito da 370 V potrebbe guastarsi rapidamente e potrebbe verificarsi in modo catastrofico.

Tolleranza di capacità e prestazioni del motore

I progettisti di motori specificano i valori di capacità con tolleranze, comunemente ±5% o ±10%, perché il condensatore interagisce con l'impedenza dell'avvolgimento del motore per creare lo sfasamento. Un condensatore da 1 µF con tolleranza ±10% potrebbe misurare ovunque da 0,9 µF a 1,1 µF. Per la maggior parte dei piccoli motori di ventilatori o pompe, questo intervallo è accettabile. Tuttavia, per le applicazioni di controllo motore di precisione (azionamenti a velocità variabile, compressori scroll HVAC o apparecchiature mediche) è garantita una tolleranza più stretta (±5% o addirittura ±2%) per mantenere coppia ed efficienza costanti nell'intero intervallo di temperature di servizio.

Condensatore CBB60 rispetto ad altri tipi di condensatori motore

Il CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 contro CBB61

Sia il CBB60 che il CBB61 utilizzano un dielettrico in film di polipropilene metallizzato e sono disciplinati dalla norma CEI 60252-1. L'unica differenza strutturale è il fattore di forma: CBB60 è cilindrico, CBB61 è rettangolare (a forma di scatola). Dal punto di vista elettrico, un'unità CBB61 da 1 µF 250 VCA è intercambiabile con un'unità CBB60 da 1 µF 250 VCA, a condizione che la classe di sicurezza, la categoria climatica e la configurazione del terminale corrispondano. La considerazione pratica è l'adattamento meccanico, ovvero se la staffa di montaggio dell'apparecchio può ospitare una bombola o una scatola piatta.

CBB60 contro CBB65

Il CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

Condensatore di avviamento elettrolitico CBB60 rispetto a CD60

Il CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Applicazioni in cui un condensatore da 1 microfarad è la scelta giusta

Il 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Circuiti di avvolgimento ausiliario di piccoli motori monofase

Ventilatori da soffitto, aspiratori, piccoli ventilatori da tavolo e pompe centrifughe a basso wattaggio sono gli alloggi più comuni per un condensatore da 1 µF in servizio motore. Questi motori hanno piccoli avvolgimenti ausiliari con impedenza relativamente elevata, il che significa che un condensatore di grandi dimensioni causerebbe sovracorrente nel circuito ausiliario. Un'unità da 1 µF fornisce la giusta ampiezza di corrente reattiva per creare uno sfasamento efficace senza sollecitare l'isolamento dell'avvolgimento. Alcuni motori delle ventole a più velocità utilizzano reti di condensatori, ad esempio un condensatore da 1 µF e uno da 2 µF commutati in diverse combinazioni, per ottenere tre distinte impostazioni di velocità.

Circuiti di temporizzazione e oscillatore

Nel classico circuito integrato del timer 555, la costante di tempo è impostata dalla formula t = 1,1 × R × C. Con un condensatore da 1 µF e un resistore da 100 kΩ, l'ampiezza dell'impulso di uscita è di circa 0,11 secondi: un intervallo comunemente necessario nei timer industriali, nei circuiti di ritardo dei relè e nei sistemi di controllo sequenziale. Il passaggio da un condensatore da 1 µF a uno da 10 µF nello stesso circuito moltiplica il ritardo di dieci volte fino a 1,1 secondi. Ciò rende 1 µF un "passo unitario" naturale per la progettazione di circuiti di temporizzazione, offrendo una scala intuitiva per il calcolo.

Accoppiamento e filtraggio del segnale audio

Nell'elettronica audio, un condensatore da 1 µF con ruolo di accoppiamento crea un filtro passa-alto. Abbinato a un carico di 10 kΩ, la frequenza di taglio di -3 dB è di circa 16 Hz, proprio nella parte inferiore della gamma udibile. Ciò rende i condensatori di accoppiamento da 1 µF comuni nei progetti di amplificatori audio in cui l'obiettivo è quello di far passare tutte le frequenze udibili bloccando al contempo qualsiasi offset CC che sposterebbe il punto operativo degli stadi successivi. I condensatori a film, incluso il film in polipropilene utilizzato nella costruzione del CBB60, sono spesso preferiti per l'accoppiamento audio grazie alla loro bassa distorsione rispetto ai tipi elettrolitici.

Disaccoppiamento dell'alimentazione

Nella progettazione di alimentatori analogici e a segnale misto, un condensatore di disaccoppiamento da 1 µF posizionato vicino al pin di alimentazione di un circuito integrato sopprime il rumore a media frequenza nell'intervallo da 100 kHz a diversi MHz che un elettrolitico sfuso più grande non è in grado di gestire abbastanza rapidamente. È pratica comune accoppiare un condensatore elettrolitico da 100 µF (bulk) con un condensatore ceramico o a film da 1 µF (media frequenza) e un condensatore ceramico da 100 nF (alta frequenza) su ciascun rail di alimentazione, coprendo tre decadi di frequenza con tre componenti.

Schede di controllo motore e ventola a velocità variabile

I regolatori elettronici di velocità per ventilatori da soffitto e motori di piccoli elettrodomestici spesso includono un condensatore a film di polipropilene da 1 µF nei loro circuiti smorzatori. Questi smorzatori sopprimono i picchi di tensione generati quando gli avvolgimenti del motore induttivo vengono commutati da dispositivi TRIAC o transistor. Senza il condensatore smorzatore, questi picchi possono superare diverse centinaia di volt in microsecondi, distruggendo il dispositivo di commutazione. Un condensatore da 1 µF abbinato a un resistore in serie (spesso 10–100 Ω) è una configurazione smorzatore standard per motori nell'intervallo di potenza 50–500 W.

Come testare un condensatore da 1 microfarad con un multimetro

Verificare che un condensatore da 1 µF funzioni correttamente prima o dopo l'installazione è semplice con un moderno multimetro digitale che include una funzione di misurazione della capacità. Il processo richiede meno di cinque minuti e può confermare se un componente sospettato di essere difettoso è effettivamente difettoso o se il guasto si trova altrove nel circuito.

1. Scollegare l'alimentazione: Non testare mai un condensatore mentre il circuito è sotto tensione. Per i condensatori nei circuiti del motore, attendere anche 30 secondi dopo la rimozione dell'alimentazione prima di toccare i terminali: la carica residua può persistere.
2. Scaricare il condensatore: Per un condensatore da 1 µF, una resistenza da 10 kΩ collegata ai terminali per 2–3 secondi è sufficiente per portare la tensione residua a un livello sicuro. I condensatori più grandi richiedono tempi di scarica più lunghi.
3. Imposta il multimetro: Passa alla modalità di misurazione della capacità (CAP o µF). Alcuni misuratori richiedono la selezione di un intervallo; scegliere l'intervallo più basso che può visualizzare 1 µF, in genere l'intervallo 2 µF o 10 µF.
4. Connetti e misura: Toccare le sonde del misuratore con i terminali del condensatore. Per i condensatori a film non polarizzati come i tipi CBB60, la polarità non ha importanza. Per i condensatori elettrolitici, abbina il rosso al positivo e il nero al negativo.
5. Interpretare la lettura: Un condensatore da 1 µF in buone condizioni dovrebbe leggere tra 0,9 µF e 1,1 µF (entro una tolleranza di ±10%). Una lettura inferiore di oltre il 10% al valore nominale indica un deterioramento. Una lettura pari a 0 o "OL" (circuito aperto) significa che il dielettrico si è rotto e la parte deve essere sostituita.

Se il multimetro non dispone di una funzione di capacità, un metodo alternativo è il test del tempo di carica: caricare il condensatore tramite un resistore noto da un'alimentazione CC e misurare il tempo necessario per raggiungere il 63,2% della tensione di alimentazione (una costante temporale, τ = RC). Per un condensatore da 1 µF e un resistore da 10 kΩ, τ = 0,01 secondi . Questo metodo richiede un oscilloscopio o un voltmetro veloce ed è generalmente riservato ai tecnici con apparecchiature più avanzate.

Indica che un condensatore CBB60 da 1 µF è guasto

Il guasto del condensatore nei circuiti del motore raramente avviene istantaneamente. Più spesso, la capacità si sposta gradualmente verso il basso man mano che il dielettrico invecchia, un processo accelerato dal calore, dai picchi di tensione e dall'elevata umidità. Riconoscere i primi sintomi del degrado dei condensatori può salvare un motore da danni permanenti agli avvolgimenti.

• Il motore ronza ma non si avvia - il sintomo più comune di un condensatore di funzionamento completamente guasto. Il motore riceve energia e l'avvolgimento principale si eccita, ma senza la corrente sfasata proveniente dall'avvolgimento ausiliario, non si forma alcun campo magnetico rotante e il rotore rimane fermo.
• Velocità del motore ridotta — un condensatore parzialmente degradato può consentire al motore di avviarsi e funzionare, ma con coppia ridotta e velocità inferiore a quella nominale. Una ventola che funziona notevolmente più lentamente del normale spesso ha un condensatore al 70–80% del suo valore nominale.
• Calore eccessivo del motore — quando la capacità del condensatore diminuisce, la corrente dell'avvolgimento ausiliario diventa sbilanciata rispetto all'avvolgimento principale, causando una corrente più elevata del normale in entrambi gli avvolgimenti e una temperatura elevata del motore.
• Interruttori scattati durante l'avvio del motore — un condensatore deteriorato fa sì che il motore assorba una corrente di spunto molto più elevata all'avvio, a volte sufficiente a far scattare l'interruttore che protegge il circuito.
• Danni fisici visibili — rigonfiamento dell'involucro del condensatore, crepe nella guarnizione terminale in resina o scolorimento marrone sono tutti segni di sovraccarico termico. Qualsiasi condensatore che mostri danni fisici deve essere sostituito indipendentemente dal valore di capacità misurato.

In caso di dubbio, la sostituzione è poco costosa rispetto al costo di un motore bruciato. Un condensatore CBB60 di qualità da 1 µF costa in genere meno di $ 5. Un motore sostitutivo o una chiamata di assistenza per diagnosticare un guasto al motore causato dalla negligenza di un condensatore difettoso costano molto di più.

Guida passo passo per sostituire un condensatore CBB60 da 1 µF

La sostituzione di un condensatore di funzionamento in un piccolo motore o ventilatore è una riparazione semplice che la maggior parte dei proprietari di case o dei tecnici di manutenzione più esperti dal punto di vista tecnico possono eseguire in sicurezza. La regola di sicurezza fondamentale è semplice: scollegare sempre l'alimentazione e verificare che sia spenta prima di toccare qualsiasi componente .

1. Scollegare l'apparecchio dalla fonte di alimentazione. Per le apparecchiature cablate, spegnere l'interruttore automatico e verificare con un tester di tensione senza contatto.
2. Fotografa il condensatore originale e i suoi collegamenti elettrici prima di rimuovere qualsiasi cosa. Ciò fornisce un riferimento per ricollegare correttamente la sostituzione.
3. Scaricare il condensatore utilizzando un resistore ai suoi terminali. Anche se un condensatore da 1 µF immagazzina solo una piccola quantità di energia, questo passaggio è una buona pratica prima di maneggiarlo.
4. Prendere nota delle specifiche esatte stampate sul corpo del condensatore: capacità (μF), tensione nominale (VAC), frequenza (Hz) ed eventuali codici aggiuntivi (SH, P2, categoria climatica). Questi determinano la parte di ricambio.
5. Ottenere una sostituzione con la stessa capacità, tensione nominale uguale o superiore, temperatura nominale uguale o maggiore e stessa configurazione dei terminali (connessione rapida a forcella, conduttori o terminali a vite).
6. Collegare la sostituzione utilizzando la fotografia come riferimento. Per i condensatori CBB60 standard a due terminali, la polarità non è rilevante: entrambi i terminali possono connettersi a entrambi i cavi.
7. Fissare il condensatore nella staffa o nella clip di montaggio. I condensatori cilindrici CBB60 vengono generalmente montati con una cinghia di metallo o plastica attorno al corpo.
8. Ripristinare l'alimentazione e testare il corretto avvio e comportamento del motore. Se il motore continua a ronzare o non si avvia, controllare l'interruttore centrifugo, il sovraccarico termico o gli avvolgimenti del motore prima di presumere un altro guasto del condensatore.

Conservazione, gestione e standard internazionali per i condensatori CBB60

I condensatori sono generalmente componenti robusti, ma una conservazione impropria può ridurne le prestazioni prima che vengano installati. I condensatori a film come la serie CBB60 sono meno sensibili alle condizioni di conservazione rispetto ai tipi elettrolitici in alluminio, ma alcune precauzioni prolungano significativamente la durata di conservazione.

• Conservare in un ambiente fresco e asciutto con temperatura compresa tra 5°C e 40°C e umidità relativa inferiore al 75%. Un'elevata umidità per periodi prolungati può permeare l'involucro di plastica e introdurre umidità nel dielettrico, riducendo la resistenza di isolamento.
• Evitare la luce solare diretta o l'esposizione ai raggi UV. Le radiazioni UV degradano il polipropilene nel tempo, il che può influire sulle proprietà elettriche della pellicola.
• Tenere lontano da sostanze chimiche corrosive, solventi e ambienti con nebbia salina. I pin terminali metallici e i cappucci terminali possono corrodersi, aumentando la resistenza di contatto.
• I condensatori a film come i tipi CBB60 non richiedono un reforming periodico (rieccitazione) come fanno i condensatori elettrolitici in alluminio, il che li rende più tolleranti nello stoccaggio a lungo termine. Un condensatore CBB60 da 1 µF conservato correttamente per cinque anni dovrebbe funzionare in modo identico a uno nuovo.

Standard e certificazioni internazionali

I condensatori CBB60 di qualità destinati all'uso in elettrodomestici, apparecchiature HVAC e motori industriali sono prodotti e testati rispetto a standard internazionali stabiliti. L'acquisto da fonti certificate garantisce che il componente funzioni come indicato sull'etichetta e includa le necessarie protezioni di sicurezza.

• IEC 60252-1 : Lo standard internazionale primario per i condensatori dei motori CA. Definisce i metodi di test per capacità, tan delta, resistenza di isolamento, resistenza alla tensione e prestazioni in termini di temperatura.
• GB/T 3667 : Lo standard nazionale cinese equivalente a IEC 60252-1, che funge da riferimento diretto per la progettazione dei condensatori della serie CBB.
• UL810 : lo standard nordamericano per i condensatori, richiesto per i prodotti venduti negli Stati Uniti. I condensatori CBB60 elencati UL portano il marchio UL e la designazione cUL per il Canada.
• VDE : Certificazione dell'associazione tedesca degli elettrotecnici richiesta per i prodotti nel mercato europeo. Un condensatore con marchio VDE ha superato rigorosi test indipendenti.
• Conformità RoHS : Garantisce che il condensatore sia privo di sostanze pericolose tra cui piombo, mercurio, cadmio e alcuni ritardanti di fiamma bromurati, necessari per i prodotti venduti all'interno dell'Unione Europea.

Quando si acquista un condensatore CBB60 da 1 µF per uso commerciale o industriale, richiedere sempre le relative certificazioni al fornitore. I condensatori contraffatti o scadenti che dichiarano falsamente i valori nominali rappresentano un problema documentato sul mercato: un condensatore etichettato 1 µF / 450 V CA che in realtà è classificato per soli 250 V CA fallirà in condizioni operative normali, causando potenzialmente danni al motore o addirittura un incendio negli alloggiamenti chiusi.
