Quali elettrodomestici utilizzano un condensatore CBB60? Guida completa

Quali elettrodomestici utilizzano comunemente CBB60?

La risposta diretta: il Condensatore CBB60 si trova più comunemente nei motori CA monofase utilizzati nelle pompe dell'acqua, nei condizionatori d'aria, nelle lavatrici, nelle pompe per piscine e nei compressori. Si tratta di tutti gli apparecchi a motore che richiedono un condensatore di funzionamento per mantenere un funzionamento efficiente e continuo. Il CBB60, noto anche come condensatore di funzionamento del motore o condensatore a film CA, è progettato specificatamente proprio per questi circuiti motore a ciclo di lavoro elevato e a funzionamento continuo. Se hai mai sostituito il motore di una pompa dell'acqua o hai fatto riparare il tuo condizionatore da un tecnico HVAC, c'è una forte possibilità che sia coinvolto un condensatore CBB60.

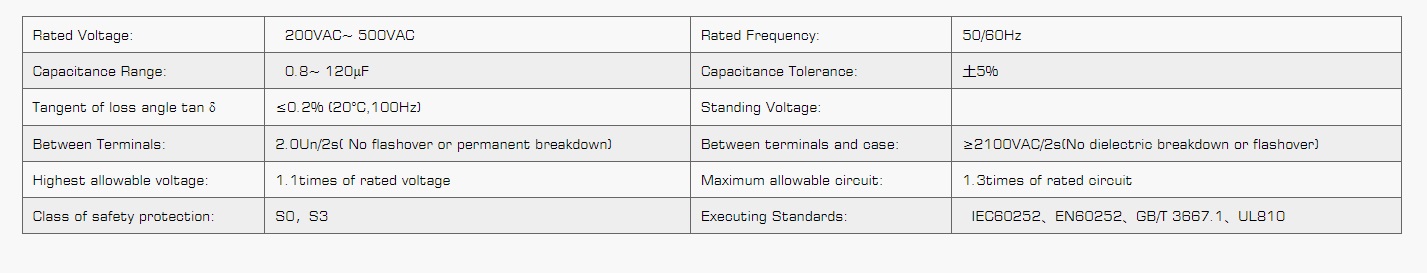

A differenza dei condensatori elettrolitici generici, il CBB60 utilizza un dielettrico in film di polipropilene che gli consente di gestire tensioni CA in modo continuo, in genere nominali a 250 V CA o 450 V CA - senza degradarsi rapidamente. La sua capacità varia solitamente da Da 1μF a 100μF , rendendolo adatto a un'ampia gamma di dimensioni dei motori presenti nelle apparecchiature domestiche e commerciali leggere. Comprendere esattamente quali elettrodomestici fanno affidamento su questo componente aiuta i proprietari di casa e i tecnici a diagnosticare i guasti più rapidamente e a trovare la giusta sostituzione.

Pompe dell'acqua: l'applicazione più comune per i condensatori CBB60

Le pompe dell'acqua, sia per l'approvvigionamento idrico domestico, l'irrigazione del giardino o la circolazione delle piscine, rappresentano il singolo segmento di applicazione più grande per il condensatore CBB60. I motori a induzione monofase in queste pompe non possono avviarsi automaticamente senza un condensatore di sfasamento. Il CBB60 crea la necessaria differenza di fase tra gli avvolgimenti di avviamento e di marcia, consentendo al motore di sviluppare una coppia di avviamento e mantenere un campo magnetico rotante stabile durante il funzionamento continuo.

Per una tipica pompa dell'acqua domestica con potenza nominale compresa tra 370 W e 750 W, il condensatore CBB60 associato avrà solitamente una capacità di Da 8 µF a 20 µF a 450 V CA . Le pompe più grandi, come quelle utilizzate nei sistemi di filtrazione delle piscine con potenza compresa tra 1HP e 2HP, potrebbero richiedere condensatori nella parte Intervallo da 25 µF a 50 µF . L'utilizzo di un condensatore sottodimensionato provoca il surriscaldamento del motore e un assorbimento di corrente eccessivo; uno sovradimensionato porta a instabilità e ridotta efficienza.

Segni di un CBB60 guasto in una pompa dell'acqua

• Il motore della pompa ronza ma non si avvia o l'avvio è lento
• Il motore fa scattare la protezione da sovraccarico termico subito dopo l'avvio
• Rigonfiamenti, crepe o perdite visibili sul corpo del condensatore
• Capacità misurata inferiore al valore nominale di oltre il 5%.
• Il motore funziona ma a velocità o pressione di uscita notevolmente ridotte

I condensatori delle pompe per piscine, in particolare, sono soggetti a stress ambientali estremi (calore esterno, esposizione ai raggi UV e umidità) che ne riducono significativamente la durata rispetto ai condensatori degli elettrodomestici da interni. Nei climi caldi, potrebbe essere necessario sostituire ogni condensatore CBB60 della pompa della piscina Da 3 a 5 anni , anche durante il normale funzionamento.

Condizionatori e sistemi HVAC

I condizionatori d'aria sono probabilmente l'applicazione di più alto profilo per i condensatori di tipo CBB60 in casa. Sia il motore del compressore che il motore della ventola del condensatore esterno in un condizionatore d'aria di tipo split richiedono in genere condensatori di funzionamento. In molte unità, un condensatore a doppio percorso gestisce entrambe le funzioni in un unico alloggiamento, ma le caratteristiche elettriche sono identiche a quelle di un CBB60 standard: film in polipropilene, classificato CA e progettato per servizio continuo.

Per un condizionatore d'aria split residenziale da 1 tonnellata a 1,5 tonnellate, il condensatore di funzionamento del compressore è generalmente valutato a Da 35 µF a 45 µF a 370 V CA o 440 V CA . Il condensatore del motore del ventilatore nella stessa unità è solitamente più piccolo, circa Da 5μF a 10μF . Nei condizionatori d'aria per ambienti a finestra, un singolo condensatore CBB60 spesso serve alla funzione combinata di avvio/funzionamento di un motore PSC (Permanent Split Capacitor), con valori comunemente nell'ordine di Intervallo da 2 µF a 6 µF a 450 V CA .

I tecnici HVAC riferiscono che il guasto dei condensatori è una delle principali cause di chiamate all'assistenza dei condizionatori durante i mesi estivi. Il calore è nemico dei condensatori: ogni aumento di 10°C della temperatura operativa dimezza circa la durata prevista. In un'unità condensatrice esterna scarsamente ventilata, la temperatura ambiente può superare i 60°C - 70°C nelle giornate calde, che è ben al di sopra della temperatura nominale standard del CBB60 di 85°C o 105°C a seconda del grado.

Specifiche tipiche del condensatore CBB60 per apparecchiature di condizionamento dell'aria

Lavatrici e asciugatrici

Le lavatrici a carica dall'alto con motori a induzione monofase, ancora il modello dominante in molti mercati in tutto il mondo, si affidano a un condensatore CBB60 come parte integrante del circuito del motore. Il condensatore consente al motore di produrre la coppia necessaria per il carico pesante del cestello durante i cicli di lavaggio e centrifuga. Senza un condensatore funzionante, il motore non si avvia completamente o funziona con una coppia notevolmente ridotta, causando cicli di centrifuga incompleti e biancheria bagnata.

Per una lavatrice standard a carica dall'alto con capacità compresa tra 5 kg e 7 kg con un motore compreso tra 180 W e 370 W, il condensatore CBB60 avrà generalmente una potenza nominale pari a Da 6 µF a 12 µF a 450 V CA . I caricatori dall'alto di livello commerciale più grandi possono utilizzare condensatori fino a 20μF . Nelle lavatrici a tamburo (a caricamento frontale), il design del motore varia: molti moderni caricatori frontali utilizzano motori universali o motori azionati da inverter che non richiedono un condensatore di funzionamento, ma i modelli più vecchi a caricamento frontale e molti modelli economici incorporano ancora motori a induzione monofase abbinati a un CBB60.

Anche le asciugatrici con riscaldamento a resistenza elettrica e un motore del ventilatore utilizzano comunemente condensatori CBB60 sui circuiti del mototamburo e del motore del ventilatore. In una tipica asciugatrice elettrica ventilata, potresti trovare due condensatori CBB60 separati: uno per il mototamburo (solitamente Da 3μF a 8μF ) e uno per il motore del ventilatore (spesso Da 2μF a 5μF ).

Perché i condensatori della lavatrice si guastano presto

I motori delle lavatrici sono sottoposti ad alcuni degli stress elettrici più impegnativi rispetto a qualsiasi condensatore di un elettrodomestico. Ogni ciclo di lavaggio prevede più avviamenti sotto carico, picchi di tensione dovuti alla corrente di spunto e, nella fase di centrifuga, un funzionamento prolungato a coppia elevata. I condensatori in questa applicazione sono esposti alle vibrazioni della macchina stessa, che nel tempo possono indebolire le connessioni interne. In pratica, il condensatore CBB60 di una lavatrice può durare ovunque Da 5 a 12 anni , a seconda della frequenza di utilizzo e della qualità dell'energia nella rete locale.

Frigoriferi e congelatori con circuiti di avvio del compressore

Mentre molti frigoriferi moderni utilizzano avviatori PTC (coefficiente di temperatura positivo) anziché condensatori, una parte significativa dei frigoriferi più vecchi, dei congelatori a pozzetto di grandi dimensioni e delle unità di refrigerazione commerciale continua a utilizzare motori di compressori con avviamento a condensatore o a condensatore. In questi progetti, un condensatore CBB60, o una versione piatta CBB61 della stessa tecnologia, viene utilizzato come condensatore a funzionamento permanente o in combinazione con un condensatore di avviamento elettrolitico.

È particolarmente probabile che i congelatori a pozzetto di grandi dimensioni (200 litri e oltre) utilizzino un condensatore di funzionamento, poiché i loro compressori ad alta potenza beneficiano del miglioramento dell'efficienza fornito da un condensatore di funzionamento. I valori tipici per i condensatori di funzionamento del frigorifero o del congelatore vanno da Da 3 µF a 15 µF a 250 V CA . La tensione nominale inferiore (250 V CA rispetto ai 450 V CA comuni nelle applicazioni con pompe) è appropriata perché i motori dei compressori dei frigoriferi funzionano a tensioni inferiori rispetto al condensatore.

È importante non confondere il condensatore cbb60 con il condensatore di avviamento elettrolitico che a volte si trova nei frigoriferi. Il CBB60 è un condensatore a film destinato al servizio continuo: rimane nel circuito durante il normale funzionamento. Un condensatore di avviamento elettrolitico, al contrario, è in circuito solo per una frazione di secondo durante l'avviamento del motore e deve essere disconnesso da un relè o da un dispositivo PTC una volta che il motore raggiunge la velocità.

Ventilatori, ventilatori di scarico e ventilatori da soffitto

I ventilatori da soffitto, gli aspiratori industriali, i ventilatori da soffitta e i ventilatori per cappe da cucina utilizzano tutti in genere motori a induzione monofase con una configurazione a condensatore diviso permanente (PSC) e il condensatore CBB60 (o la sua variante simile, CBB61) è il componente che fa funzionare questa configurazione. Nei motori PSC, il condensatore è collegato permanentemente all'avvolgimento ausiliario, creando lo sfasamento che produce la coppia di avviamento e mantiene l'efficienza di funzionamento.

Per un ventilatore da soffitto standard con una potenza del motore compresa tra 50 W e 75 W, il condensatore di funzionamento sarà generalmente Da 2 µF a 4 µF a 250 V CA . Gli aspiratori industriali più grandi nella gamma da 100 W a 370 W possono utilizzare condensatori fino a Da 8μF a 12μF . Il controllo della velocità nei ventilatori da soffitto si ottiene spesso commutando tra diversi valori di condensatore, motivo per cui alcuni alloggiamenti dei motori dei ventilatori da soffitto contengono due o tre condensatori di valori diversi per fornire impostazioni di velocità bassa, media e alta.

La variante CBB61 merita una menzione qui poiché è essenzialmente la stessa tecnologia dei condensatori a film di polipropilene del CBB60, ma confezionata in un alloggiamento piatto (rettangolare) anziché nel fattore di forma cilindrico del CBB60. Il CBB61 è più comunemente utilizzato nei ventilatori da soffitto e nei ventilatori di ventilazione più piccoli dove lo spazio di montaggio impone un profilo piatto. Entrambi i tipi condividono le stesse caratteristiche elettriche principali e le stesse modalità di guasto.

Valori del condensatore del ventilatore da soffitto per diverse impostazioni di velocità

• Alta velocità: in genere utilizza l'intero valore di capacità (ad esempio, 4μF)
• Velocità media: capacità ridotta tramite commutazione o avvolgimento tappato (ad esempio, 3μF o 2,5μF)
• Bassa velocità: capacità minima (ad esempio, da 1,5 µF a 2 µF)

Quando un ventilatore da soffitto funziona solo a una velocità o smette di rispondere al controllo della velocità, un condensatore degradato o in corto è tra le prime cose da controllare. Deriva di capacità superiore a ±5% dal valore nominale è generalmente considerata causa di sostituzione nelle applicazioni con ventilatori.

Altre applicazioni domestiche e commerciali leggere

Oltre alle principali categorie di elettrodomestici di cui sopra, il condensatore CBB60 appare in una gamma sorprendentemente ampia di altre apparecchiature a motore presenti dentro e intorno alla casa. Ognuna di queste applicazioni ha il proprio intervallo di capacità e requisiti di tensione tipici, ma condividono tutte la stessa esigenza fondamentale: un condensatore a film CA affidabile e di lunga durata per supportare il funzionamento del motore monofase.

• Apriporta del garage: Il motore a catena o a vite di un tipico apriporta per garage residenziale (con potenza nominale compresa tra 350 W e 750 W) utilizza spesso un condensatore di funzionamento CBB60 nel Intervallo da 5 µF a 12 µF a 250 V CA o 450 V CA .
• Compressori d'aria: I compressori d'aria monofase portatili e fissi per officine domestiche utilizzano in genere sia un condensatore di avvio (elettrolitico) che un condensatore di funzionamento (CBB60). Il condensatore di funzionamento CBB60 in un compressore da 1HP a 2HP è comunemente valutato a 20μF to 40µF at 450VAC .
• Pompe sommergibili: Le pompe da pozzo e le pompe sommergibili utilizzano condensatori CBB60 classificati per servizio continuo in immersione adiacente, in genere Da 10 µF a 30 µF a 450 V CA , spesso con una tolleranza di temperatura superiore a 105°C.
• Deumidificatori: Il compressore e il motore del ventilatore in un deumidificatore residenziale utilizzano entrambi condensatori di funzionamento; i valori dipendono dalle dimensioni dell'unità ma spesso vanno da Da 2 µF a 8 µF a 370 V CA o 450 V CA .
• Pompe di calore: Simili nel design ai condizionatori d'aria, le unità esterne a pompa di calore utilizzano condensatori di funzionamento equivalenti CBB60 sia sul compressore che sul motore del ventilatore.
• Pompe di circolazione dello scaldabagno: I sistemi di scaldacqua solari e i sistemi di riscaldamento idronico con piccole pompe di circolazione utilizzano comunemente condensatori CBB60 con valore nominale Da 4 µF a 10 µF a 250 V CA .
• Essiccatoi per cereali e ventilatori agricoli: I grandi ventilatori assiali utilizzati in agricoltura e nella movimentazione dei cereali spesso si affidano a condensatori CBB60, talvolta in banchi di condensatori per circuiti di simulazione trifase ad alta potenza.

Come identificare e verificare un condensatore CBB60 in un apparecchio

Durante la manutenzione di uno qualsiasi degli apparecchi sopra elencati, l'identificazione del condensatore cbb60 corretto per la sostituzione richiede la lettura di tre parametri chiave dall'etichetta del componente esistente: capacità (in µF), tensione nominale (VAC) e talvolta frequenza nominale (50 Hz o 60 Hz). Questi valori devono corrispondere esattamente o entro tolleranze accettabili per un funzionamento sicuro ed efficace.

La tensione nominale del condensatore sostitutivo deve essere uguale o maggiore dell'originale – mai più basso. L'utilizzo di un condensatore da 250 V CA dove è richiesto uno da 450 V CA rappresenta un rischio per la sicurezza che può provocare guasti dielettrici, guasti al condensatore e incendi. In pratica, è generalmente accettabile utilizzare un condensatore da 450 V CA in un'applicazione da 250 V CA, poiché la tensione nominale più elevata fornisce un ulteriore margine di sicurezza senza influire sulle prestazioni della capacità.

La tolleranza di capacità per la sostituzione del CBB60 dovrebbe rimanere entro i limiti ±5% del valore nominale per applicazioni con condensatori di marcia. Se si supera notevolmente la capacità nominale, il motore assorbe corrente in eccesso nell'avvolgimento ausiliario; andando significativamente al di sotto si riduce la coppia e l'affidabilità di avviamento. Per le applicazioni con compressori e pompe in cui l'efficienza del motore è fondamentale, è preferibile rimanere entro ±3%.

Processo di verifica passo passo dei condensatori

1. Scollegare l'apparecchio dall'alimentazione e lasciarlo riposare per almeno 5 minuti prima di toccare qualsiasi condensatore: alcuni condensatori mantengono una carica pericolosa dopo la rimozione dell'alimentazione.
2. Scaricare il condensatore in modo sicuro utilizzando un resistore di scarica (tipicamente da 10 kΩ a 20 kΩ, 5 W) collegato ai terminali prima di maneggiarlo.
3. Leggi l'etichetta del condensatore esistente per la capacità (μF), la tensione (VAC) e la temperatura nominale.
4. Utilizzare un multimetro digitale con funzione di misurazione della capacità per misurare la capacità effettiva del vecchio condensatore; confrontare con il valore nominale.
5. Se la capacità misurata è inferiore di oltre il 5% al ​​valore nominale o se il condensatore mostra danni fisici (rigonfiamenti, crepe, perdite), sostituirlo.
6. Seleziona un condensatore CBB60 sostitutivo con tensione nominale corrispondente o superiore e capacità entro ±5% dell'originale.
7. Verificare che le dimensioni fisiche (diametro e lunghezza per CBB60 cilindrico) siano adatte alla staffa di montaggio o all'alloggiamento dell'apparecchio.

CBB60 rispetto ad altri tipi di condensatori: perché viene utilizzato questo componente specifico

Una domanda comune sia ai tecnici che ai proprietari di case curiosi è: perché proprio il condensatore CBB60 e non un condensatore elettrolitico o un condensatore ceramico? La risposta sta nei requisiti elettrici fondamentali dei circuiti di funzionamento dei motori CA.

I condensatori elettrolitici sono polarizzati: possono gestire in sicurezza solo la tensione CC, non quella CA. Il collegamento di un condensatore elettrolitico all'avvolgimento di un motore CA lo distruggerebbe rapidamente e creerebbe pericolo di incendio o esplosione. Il dielettrico in film di polipropilene del CBB60 non è polarizzato e gestisce la tensione CA in modo efficiente, con una resistenza interna (ESR) molto bassa e una perdita dielettrica minima, caratteristiche fondamentali per il funzionamento CA continuo.

I condensatori ceramici, anche se non polarizzati, sono disponibili solo con valori di capacità molto piccoli (da picofarad a microfarad) e non possono raggiungere l'intervallo di capacità da 5 µF a 100 µF necessario per le applicazioni di funzionamento del motore nelle dimensioni fisiche pratiche per l'uso degli elettrodomestici.

Offre anche il condensatore CBB60 proprietà di autoguarigione — una delle caratteristiche più importanti per l'affidabilità a lungo termine. Quando si verifica una lieve rottura dielettrica in corrispondenza di un difetto microscopico, la pellicola metallizzata dell'elettrodo nel CBB60 vaporizza localmente, isolando il difetto e ripristinando l'isolamento. Ciò impedisce che un difetto minore si trasformi in un guasto catastrofico. La maggior parte dei condensatori CBB60 hanno una durata nominale di 100.000 ore in condizioni operative standard, superando di gran lunga i condensatori elettrolitici utilizzati nei circuiti di avviamento.

Confronto: CBB60 rispetto ad altri tipi di condensatori per applicazioni motori

Cosa succede quando un condensatore CBB60 si guasta in un elettrodomestico

Comprendere le modalità di guasto di un condensatore cbb60 aiuta a diagnosticare accuratamente i problemi dell'apparecchio prima di impegnarsi in riparazioni più costose. Il comportamento in caso di guasto varia a seconda del tipo di guasto del condensatore: circuito aperto, cortocircuito o perdita graduale di capacità.

Guasto del circuito aperto

Quando un CBB60 non riesce ad aprirsi (la connessione interna si interrompe), il motore perde completamente il suo condensatore di funzionamento. In un motore PSC (ventilatori a soffitto, condizionatori per finestre), il motore non si avvia o si avvia molto lentamente con una coppia ridotta. In un motore di compressore con avviamento/funzionamento tramite condensatore, l'efficienza di funzionamento diminuisce drasticamente, causando surriscaldamento e intervento della protezione termica. I guasti a circuito aperto rappresentano la modalità di guasto più comune nei condensatori CBB60 obsoleti e sono solitamente causati dall'affaticamento della connessione interna dovuto ai cicli termici.

Guasto per cortocircuito

Un condensatore CBB60 in corto è meno comune ma più pericoloso. Crea un percorso diretto a bassa impedenza attraverso l'avvolgimento del motore, causando sovracorrente immediata, fusibili bruciati o interruttori automatici scattati. Nei casi più gravi, un cortocircuito in un condensatore può generare abbastanza calore da causare la rottura o l'esplosione dell'alloggiamento del condensatore. Questo è il motivo per cui i condensatori CBB60 per applicazioni motore includono sempre meccanismi di disconnessione per sovrapressione interna (OPD). — un disco interno sensibile alla pressione che disconnette la connessione prima che si verifichi un guasto catastrofico.

Perdita graduale di capacità

La modalità di guasto più insidiosa è la perdita graduale di capacità dovuta al degrado dielettrico nel tempo, spesso causato da un'esposizione prolungata a temperature elevate, elevata umidità o eventi di sovratensione. L'elettrodomestico continua a funzionare, ma con un'efficienza ridotta: una pompa eroga una portata inferiore, un condizionatore d'aria consuma più energia per la stessa potenza di raffreddamento o una lavatrice impiega più tempo per raggiungere la massima velocità di centrifuga. Molti proprietari di case attribuiscono questi sintomi all'usura generale piuttosto che a un condensatore degradato, il che porta a bollette elettriche inutilmente elevate e all'usura prematura del motore.

Selezione del giusto condensatore CBB60: criteri di acquisto chiave

Non tutti i condensatori CBB60 sul mercato sono prodotti secondo lo stesso standard. La qualità varia in modo significativo tra marchi e lotti di produzione e le conseguenze di un condensatore scadente (guasto precoce, danni all'apparecchio o incendio) rendono opportuno prestare attenzione ai criteri di approvvigionamento.

• Certificazioni di conformità: Cerca condensatori CBB60 certificati secondo IEC 60252-1 (lo standard internazionale per i condensatori per motori CA). Anche i condensatori prodotti in Cina dovrebbero avere la certificazione CQC; I prodotti del mercato europeo dovrebbero essere conformi alla direttiva RoHS e idealmente recare la marcatura CE. Le certificazioni VDE, TÜV o UL per l'applicazione specifica aggiungono ulteriore garanzia.
• Tolleranza di capacità: Per le applicazioni di funzionamento del motore, ±5% è la tolleranza standard. Alcuni fornitori premium offrono il ±3% per applicazioni impegnative come compressori e pompe ad alta efficienza.
• Valutazione della temperatura: Scegli 85°C per applicazioni interne standard; 105°C per ambienti esterni, con temperatura ambiente elevata o ambienti con motori chiusi, come alloggiamenti di pompe per piscine e unità condensatrici HVAC esterne.
• Custodia ignifuga: L'involucro esterno deve essere realizzato in polipropilene ignifugo (classificato UL94 V-0) o materiale simile per contenere eventuali guasti interni senza propagare l'incendio.
• Disconnessione per sovrapressione interna (OPD): Verificare che il condensatore includa un meccanismo OPD. Ciò è obbligatorio per la conformità allo standard IEC 60252-1 ed è una caratteristica di sicurezza fondamentale.
• Dimensioni fisiche: I condensatori CBB60 sono disponibili nei diametri di 35 mm, 40 mm e 50 mm con varie altezze. Verificare che il ricambio sia adatto alla staffa di montaggio o all'alloggiamento dell'elettrodomestico prima di ordinare.

Per i produttori OEM di pompe dell'acqua, condizionatori d'aria e apparecchiature simili, l'approvvigionamento di condensatori CBB60 direttamente da produttori certificati anziché da distributori consente un controllo di qualità più rigoroso e una migliore tracciabilità. L'approvvigionamento in grandi quantità a livello di fabbrica consente inoltre l'ispezione in entrata utilizzando misuratori di capacità e tester ESR per verificare che ciascun lotto di produzione soddisfi le specifiche prima dell'assemblaggio.
