Posso sostituire CBB60 con CBB65?

Posso sostituire CBB60 con CBB65? La risposta diretta

La risposta breve è: nella maggior parte dei casi no: non dovresti sostituire direttamente a Condensatore CBB60 con un CBB65 senza verificare attentamente le specifiche della vostra applicazione. Sebbene entrambi siano condensatori per motori CA che condividono la stessa funzione di base di miglioramento dell'efficienza del motore e del fattore di potenza, differiscono significativamente nella costruzione fisica, nel design dell'alloggiamento, nei valori di tensione e negli ambienti di installazione previsti. Sostituirli senza comprendere queste differenze può portare al malfunzionamento dell'apparecchiatura, al guasto prematuro dei condensatori o persino a un pericolo per la sicurezza.

Detto questo, esistono scenari specifici in cui un CBB65 può essere utilizzato come sostituto funzionale di un CBB60, a condizione che il valore della capacità, la tensione nominale e la configurazione dei terminali siano compatibili. Questo articolo illustra tutto ciò che devi sapere prima di effettuare lo scambio.

Cos'è un condensatore CBB60?

A Condensatore CBB60 è un condensatore di funzionamento per motore CA cilindrico a film alloggiato in un involucro di plastica. È prodotto in conformità con lo standard nazionale cinese GB/T 3667 e ampiamente utilizzato nei motori a induzione monofase per applicazioni quali pompe dell'acqua, lavatrici, utensili elettrici e piccoli compressori. Il prefisso "CBB" indica che si tratta di un condensatore a film di polipropilene metallizzato, mentre "60" si riferisce alla serie di prodotti specifici progettati per il funzionamento del motore.

Le caratteristiche principali del CBB60 includono:

• Forma cilindrica con guscio esterno in plastica (tipicamente polipropilene).
• Intervallo di capacità comune: Da 1 µF a 100 µF
• Tensione nominale: tipicamente 250 V CA o 450 V CA
• Intervallo di temperatura operativa: da -40°C a 70°C (standard)
• Collegamenti con cavo o terminale a forcella
• Non progettato specificatamente per ambienti esterni o immersi nell'olio

Il CBB60 è uno dei condensatori per motori più comunemente utilizzati a livello globale, soprattutto nei motori delle pompe e nei piccoli elettrodomestici. Il suo alloggiamento in plastica lo rende leggero ed economico, ma limita anche la sua resistenza all'umidità, all'olio e alle temperature ambientali elevate rispetto alle controparti con alloggiamento in metallo.

Cos'è un Condensatore CBB65 ?

A Condensatore CBB65 è anche un condensatore di funzionamento per motore CA a film di polipropilene metallizzato, ma presenta un alloggiamento rotondo in alluminio (metallo) invece di un guscio di plastica. Questo design lo rende notevolmente più robusto e adatto ad ambienti difficili. Il CBB65 è il tipo di condensatore standard utilizzato in compressori per il condizionamento dell'aria, sistemi HVAC e apparecchiature di refrigerazione — applicazioni in cui la temperatura ambiente, l'umidità e i livelli di vibrazione sono molto più elevati rispetto alle tipiche applicazioni di motori domestici.

Le caratteristiche principali del CBB65 includono:

• Alloggiamento del contenitore metallico rotondo in alluminio (riempito d'olio o a film secco)
• Intervallo di capacità comune: Da 5 µF a 60 µF configurazioni (singola) o doppia sezione
• Tensione nominale: tipicamente 370 V CA o 440 V CA
• Temperatura operativa: fino a 85°C o 105°C nelle versioni resistenti alle alte temperature
• Terminali a forcella (connessione rapida) nella parte superiore
• Progettato per il servizio continuo in ambienti chiusi o ad alto calore

L'alloggiamento in alluminio del CBB65 fornisce anche una migliore autorigenerazione e dissipazione del calore rispetto al CBB60 con involucro in plastica. Ciò lo rende la scelta preferita ovunque il condensatore sia montato all'interno di un'unità sigillata, come l'alloggiamento di un compressore, dove le temperature di esercizio superano abitualmente ciò che un corpo in plastica CBB60 può tollerare in sicurezza.

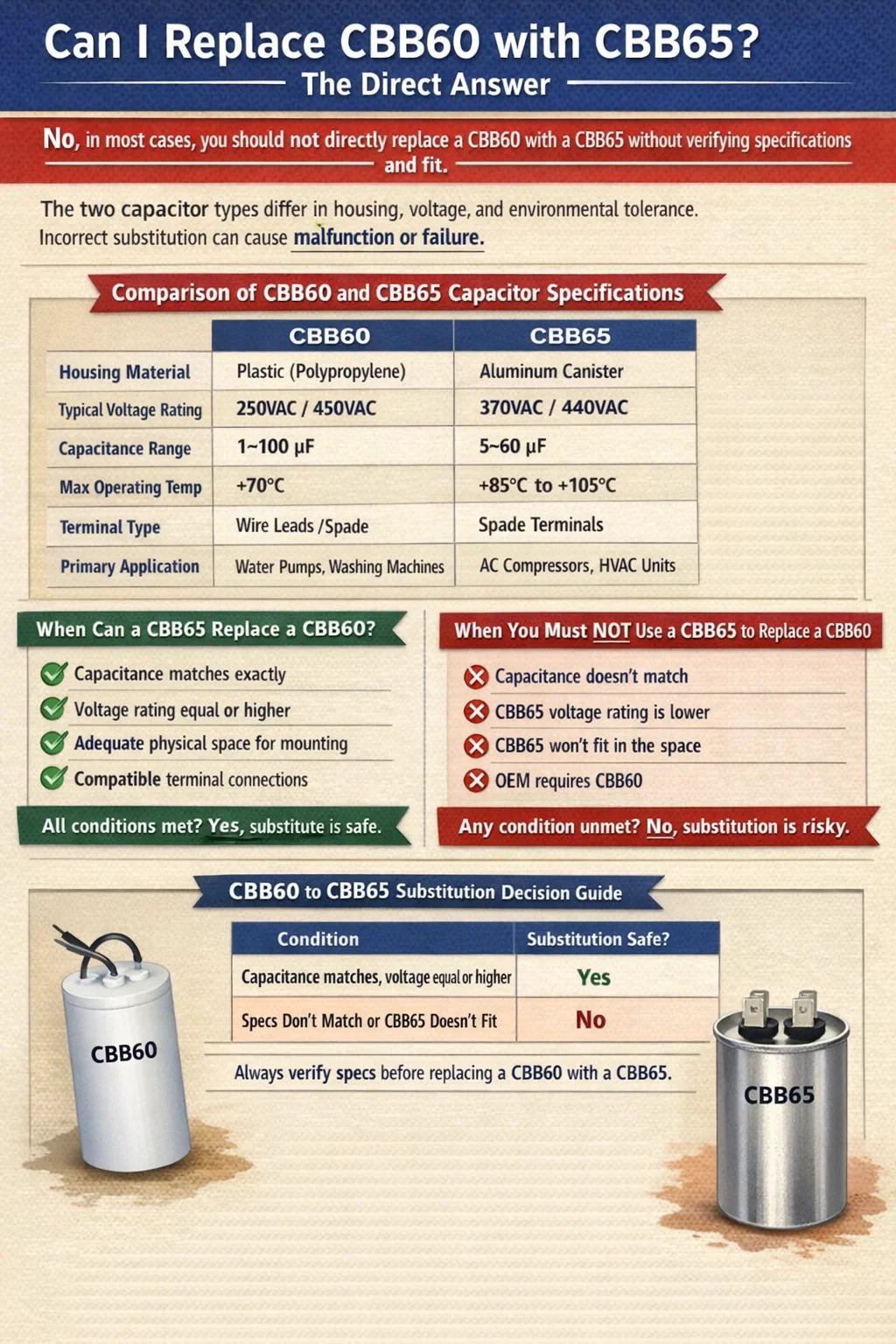

CBB60 vs CBB65: confronto delle specifiche affiancate

Comprendere le differenze tecniche tra questi due tipi di condensatori è essenziale prima di tentare qualsiasi sostituzione. La tabella seguente illustra le principali differenze nelle specifiche:

Motivi principali per cui CBB60 e CBB65 non sono liberamente intercambiabili

Alloggiamento e dimensioni fisiche diverse

La differenza più immediatamente evidente è la forma fisica. Il CBB60 ha un corpo cilindrico alto e snello in plastica, mentre il CBB65 ha una forma di contenitore in alluminio largo e tozzo. Queste due forme non condividono le stesse staffe di montaggio o gli stessi ingombri dell'involucro. Se stai sostituendo un componente nell'alloggiamento del motore della pompa progettato attorno al profilo del CBB60, un contenitore CBB65 non si adatterà fisicamente allo stesso spazio senza modifiche. Forzare un fattore di forma incompatibile in uno stretto vano motore crea stress meccanico e potenziali danni ai componenti circostanti.

Le differenze di tensione nominale possono causare guasti

I condensatori CBB60 vengono comunemente forniti 250 V CA e 450 V CA versioni, mentre le unità CBB65 sono generalmente classificate a 370 V CA o 440 V CA . Se si utilizza un CBB60 da 250 V CA in un circuito del motore da 220 V e si tenta di sostituire un CBB65 da 370 V CA, la mancata corrispondenza della tensione nominale andando nella direzione opposta (utilizzando un CBB60 di valore inferiore in un circuito che necessita di una parte nominale da 370 V CA) comporterà una rottura dielettrica prematura, rigonfiamento ed eventuale guasto del condensatore, a volte con conseguenze violente. Corrispondere o superare sempre la tensione nominale originale quando si sostituiscono i condensatori.

La tolleranza alla temperatura è una preoccupazione del mondo reale

Un condensatore CBB60 standard è progettato per funzionare a un massimo di 70°C . Questo va benissimo per il motore di una pompa in un ambiente ben ventilato. Tuttavia, se si tenta di utilizzare un CBB60 all'interno di un compressore del climatizzatore, che è l'ambiente nativo del CBB65, la temperatura ambiente vicino al compressore può normalmente raggiungere o superare gli 80–90°C. In tali condizioni, l'alloggiamento in plastica del CBB60 si ammorbidisce, la pellicola interna potrebbe degradarsi più rapidamente e la durata dei componenti diminuirà drasticamente. L'alloggiamento in alluminio del CBB65 e il materiale dielettrico di qualità superiore sono progettati specificamente per gestire questa continua esposizione al calore.

Compatibilità di terminali e cablaggi

I condensatori CBB60 utilizzano spesso conduttori (fili nudi o isolati che escono dalla base o dalla parte superiore) mentre i condensatori CBB65 utilizzano universalmente terminali a forcella (bandiera) nella parte superiore del contenitore. Se il cablaggio esistente nel motore dispone di connettori progettati per un CBB60, il collegamento ai terminali a forcella di un CBB65 richiede connettori aggiuntivi o ricablaggi. In contesti di riparazione professionale, questo è gestibile, ma in uno scenario di sostituzione rapida sul campo, i terminali non corrispondenti creano connessioni allentate che possono formarsi archi, surriscaldarsi o causare guasti intermittenti.

Quando un CBB65 può sostituire un CBB60?

Nonostante le differenze sopra delineate, esistono circostanze legittime in cui un CBB65 può tranquillamente fungere da sostituto di un CBB60. Queste condizioni devono essere soddisfatte tutte contemporaneamente:

• Valore di capacità corrispondente: Il valore µF del CBB65 deve essere lo stesso del CBB60 da sostituire. Un motore specificato per un condensatore di funzionamento da 20 µF non può funzionare in sicurezza su un'unità da 25 µF o 15 µF senza riprogettare il circuito del motore.
• Tensione nominale uguale o superiore: Se il CBB60 originale aveva una tensione nominale di 450 VCA, è necessario utilizzare un CBB65 anch'esso valutato a 450 VCA o superiore. Non è possibile utilizzare un CBB65 da 370 V CA per sostituire un CBB60 da 450 V CA.
• Spazio fisico e alloggi di montaggio: Nella custodia del motore deve esserci spazio sufficiente per il profilo più ampio e corto del contenitore CBB65 e devono essere disponibili staffe o hardware adeguati per fissarlo correttamente.
• Compatibilità terminale o cablaggio adattabile: Devono essere disponibili connettori o adattatori a forcella per collegare il CBB65 ai cavi esistenti del circuito del motore.
• Valutazione di frequenza accettabile: Entrambi i tipi sono progettati per sistemi a 50/60 Hz. Confermare che la frequenza del motore corrisponda alle specifiche del condensatore.

Se tutte e cinque le condizioni di cui sopra sono soddisfatte, un CBB65 è elettricamente compatibile con un'applicazione CBB60. Infatti, poiché il CBB65 ha un alloggiamento più robusto e una maggiore tolleranza termica, può essere considerato un upgrade in termini di durabilità — in particolare se il motore funziona in un ambiente caldo o umido. Alcuni tecnici addetti alle riparazioni utilizzano abitualmente le unità CBB65 per sostituire i condensatori CBB60 nelle installazioni di pompe esterne proprio per la migliore tenuta ambientale del corpo in alluminio.

Quando non è necessario utilizzare un CBB65 per sostituire un CBB60

Esistono situazioni altrettanto chiare in cui la sostituzione non dovrebbe mai essere tentata, indipendentemente dalle soluzioni alternative disponibili:

• Il valore di capacità richiesto non è disponibile in CBB65: Le unità CBB65 variano tipicamente da 5 µF a 60 µF. Se la tua applicazione CBB60 richiede un condensatore da 1 µF, 2 µF o 80 µF, sul mercato non esiste un CBB65 corrispondente per tali valori.
• I vincoli di spazio rendono impossibile l’adattamento fisico: Negli alloggiamenti dei motori compatti, come quelli all'interno dei cestelli delle lavatrici o dei corpi delle pompe sommergibili, non c'è spazio per il diametro più ampio del CBB65.
• Il produttore dell'apparecchiatura originale specifica CBB60 a fini di garanzia o certificazione: La sostituzione di un componente certificato con uno di tipo non specificato può invalidare le garanzie, fallire le ispezioni di sicurezza o violare i requisiti di conformità del prodotto nei settori regolamentati.
• La tensione nominale delle unità CBB65 disponibili è inferiore a quella richiesta: Non ridurre mai la tensione nominale di un condensatore di funzionamento. Ciò garantisce guasti prematuri e possibili pericoli.

Guida pratica: come verificare la compatibilità prima della sostituzione

Prima di sostituire qualsiasi condensatore CBB60 con un CBB65, eseguire i seguenti passaggi di verifica:

1. Leggi l'etichetta sul condensatore CBB60 originale. Prendere nota della capacità (in µF), della tensione nominale (VAC), della frequenza (Hz) e di eventuali indicazioni sulla classe di temperatura.
2. Identifica l'unità CBB65 che intendi utilizzare. Confermare che corrisponda esattamente alla capacità e che soddisfi o superi la tensione nominale.
3. Misura lo spazio fisico disponibile nell'alloggiamento del motore mediante pinze. Confrontare il diametro e l'altezza del CBB65 con la cavità disponibile.
4. Controllare il tipo di terminale e il cablaggio. Determina se sono necessari adattatori faston-filo e se tali adattatori sono adatti alla corrente e alla tensione del circuito.
5. Controllare l'ambiente operativo del motore. Se il motore funziona a una temperatura ambiente superiore a 70°C, la classificazione termica più elevata del CBB65 è in realtà un vantaggio. Se funziona a temperature inferiori a 70°C in uno spazio interno pulito e asciutto, è preferibile una sostituzione CBB60 simile.
6. Testare il circuito dopo la sostituzione. Dopo l'installazione, utilizzare una pinza amperometrica per verificare che il motore assorba la corrente operativa prevista. Un'estrazione insolita potrebbe indicare un disadattamento di capacità che influisce sulle prestazioni del motore.

Comprendere il guasto del condensatore CBB60 e perché è importante la sostituzione corretta

I condensatori CBB60 si guastano per diversi motivi ben documentati e comprendere queste modalità di guasto aiuta a chiarire perché scegliere la giusta sostituzione è così importante:

Invecchiamento termico

Ogni aumento di 10°C della temperatura operativa dimezza all'incirca la durata di un condensatore a film: una relazione ben consolidata nota come equazione di Arrhenius applicata all'invecchiamento del condensatore. Un CBB60 classificato per 70°C che funziona continuamente a 80°C poiché collocato in un vano motore caldo invecchierà a circa il doppio del tasso previsto . Questo è il motivo per cui l'utilizzo di un CBB65 (classificato a 85°C o 105°C) in un ambiente ad alta temperatura garantisce una durata operativa significativamente più lunga, anche se le due unità hanno valori di capacità e tensione identici.

Stress da sovratensione

I picchi di tensione, dovuti a transitori di commutazione, fluttuazioni di rete o campi elettromagnetici posteriori del motore, sollecitano la pellicola dielettrica all'interno dei condensatori CBB60 e CBB65. Un condensatore che funziona al 90–95% della tensione nominale ha una durata sostanzialmente inferiore rispetto a uno che funziona al 70–80% della tensione nominale. Quando si sceglie un sostituto, selezionare un'unità con a tensione nominale superiore del 20–30% alla tensione effettiva del circuito è una buona pratica ingegneristica. Ad esempio, in un circuito da 220 V, un CBB60 da 450 V CA o un CBB65 da 440 V CA forniscono entrambi un buon margine di sicurezza.

Ingresso di umidità

L'alloggiamento in plastica del CBB60 è più permeabile all'umidità nel tempo rispetto al contenitore in alluminio sigillato del CBB65. Nelle installazioni di pompe esterne, attrezzature per piscine o qualsiasi applicazione in cui il motore è esposto a umidità o spruzzi d'acqua, l'alloggiamento metallico del CBB65 fornisce una protezione significativamente migliore contro i guasti causati dall'umidità. Questo è uno dei motivi legittimi per cui alcuni specialisti nella riparazione di pompe scelgono di passare da CBB60 a CBB65 quando si ricostruiscono motori per uso esterno, anche se le specifiche originali richiedevano un CBB60.

Applicazioni comuni in cui sorge questa domanda

La domanda sulla sostituzione da CBB60 a CBB65 si pone più frequentemente nei seguenti scenari di riparazione e manutenzione:

Riparazione della pompa dell'acqua

I condensatori CBB60 sono lo standard nei motori delle pompe dell'acqua monofase. I condensatori della pompa in genere vanno da Da 8 µF a 30 µF a 450 V CA . Quando il CBB60 originale si guasta, i tecnici a volte hanno in magazzino unità CBB65 e si chiedono se possono usarle. Per le pompe da esterno, una CBB65 con specifiche corrispondenti è un sostituto accettabile e spesso preferibile grazie alla migliore tenuta ambientale. Per le pompe sommergibili con involucri molto stretti, l'adattamento fisico può impedire lo scambio.

Condensatori del motore della lavatrice

Le lavatrici utilizzano comunemente condensatori CBB60 nei motori di azionamento del tamburo, spesso nei... Intervallo da 6 µF a 12 µF a 450 V CA . L'alloggiamento del motore in una lavatrice è compatto e non progettato per il fattore di forma CBB65. L'adattamento fisico è in genere l'ostacolo principale in questo caso, rendendo una sostituzione CBB60 simile la scelta più pratica.

Sistemi di condizionamento e HVAC

Questo è veramente il territorio di origine del CBB65. I compressori dell'aria condizionata e i motori dei ventilatori utilizzano quasi esclusivamente condensatori CBB65. Se qualcuno chiede se è possibile utilizzare un CBB60 per sostituire un CBB65 guasto in un'unità CA - il contrario della domanda principale - la risposta è un deciso no nella maggior parte delle condizioni, perché il CBB60 non sopravvivrà alle condizioni termiche e ambientali all'interno di un'unità di compressione per una durata di servizio significativa.

Utensili elettrici e piccoli macchinari

Alcuni elettroutensili più grandi con motori a induzione monofase, come seghe da tavolo, smerigliatrici da banco e aspiratori di polvere, utilizzano condensatori CBB60. Questi motori vengono generalmente utilizzati in ambienti di officina a temperature moderate. La specifica originale del CBB60 è generalmente appropriata in questo caso, e la sostituzione con un CBB65 è possibile se le dimensioni lo consentono, ma non offre alcun vantaggio significativo rispetto a un sostituto del CBB60 adeguatamente classificato.

Cosa succede se usi il condensatore sbagliato?

L'utilizzo di un condensatore incompatibile (capacità errata, tensione nominale errata o tipo errato) in un circuito del motore non sempre provoca un guasto immediato. A volte il motore si avvia e sembra funzionare normalmente, solo per sviluppare problemi settimane o mesi dopo. Capire cosa va storto aiuta a sottolineare perché le specifiche giuste sono importanti:

• Capacità errata (troppo alta): Il motore potrebbe surriscaldarsi a causa di un'eccessiva corrente di avviamento o di funzionamento. L'isolamento dell'avvolgimento si deteriora più rapidamente, riducendo la durata del motore. La corrente di esercizio misurata sarà generalmente superiore a quella specificata sulla targhetta.
• Capacità errata (troppo bassa): Il motore potrebbe non riuscire a sviluppare la coppia completa, funzionare con efficienza ridotta, avere difficoltà ad avviarsi sotto carico o produrre vibrazioni e rumore eccessivi.
• Condensatore di sottotensione: Il film dielettrico si rompe gradualmente sotto sollecitazione eccessiva prolungata. Il condensatore potrebbe rigonfiarsi, perdere o rompersi, provocando in alcuni casi un piccolo incendio o rilasciando fumo acre dall'involucro di plastica.
• Valutazione della temperatura errata: Il condensatore invecchia più velocemente e perde capacità nel tempo. Man mano che la sua capacità effettiva diminuisce rispetto al valore nominale, le prestazioni del motore diminuiscono gradualmente fino a quando il condensatore non si guasta completamente.

Un condensatore guasto o con specifiche errate può anche danneggiare gli stessi avvolgimenti del motore , trasformando quella che sarebbe stata una semplice sostituzione di condensatori da $ 5 a $ 20 in un riavvolgimento del motore da $ 100 - $ 500 o in una sostituzione completa del motore. Questo è il motivo per cui vale sempre la pena dedicare qualche minuto in più alla verifica della compatibilità delle specifiche prima dell'installazione.

Sommario: Guida decisionale alla sostituzione di CBB60 vs CBB65

Utilizza la seguente guida decisionale per determinare se la sostituzione di un CBB60 con un CBB65 è appropriata nella tua situazione:

La conclusione: trattate qualsiasi sostituzione del condensatore come un esercizio di abbinamento delle specifiche, non come una scorciatoia. CBB60 e CBB65 sono strumenti diversi costruiti per scopi sovrapposti ma distinti. Quando le loro specifiche sono allineate e l’installazione fisica è compatibile, il CBB65 può essere un sostituto perfettamente valido – e talvolta superiore – per un CBB60. Quando le specifiche divergono o i vincoli fisici rendono lo scambio impraticabile, forzare la sostituzione creerà problemi molto più costosi da risolvere rispetto all'approvvigionamento della parte originale corretta.
