Polarità del condensatore CBB60: è positiva o negativa?

Condensatore CBB60 Polarità: la risposta diretta

Il condensatore CBB60 lo è né positivo né negativo . È un condensatore CA non polarizzato, il che significa che non ha un terminale positivo o negativo designato. È possibile collegare entrambi i terminali a entrambi i lati del circuito senza alcun rischio di danni o malfunzionamenti. Questa è una delle caratteristiche fondamentali che lo distingue dai condensatori elettrolitici, che sono strettamente polarizzati e falliscono - o addirittura esplodono - se collegati in modo errato.

Molte persone che cercano informazioni sulla polarità dei condensatori CBB60 provengono da un background di lavoro con circuiti CC, dove i condensatori elettrolitici sono comuni. In quei contesti, la polarità conta enormemente. Ma il CBB60 è progettato specificamente per ambienti con corrente alternata (CA), dove la direzione della corrente si inverte continuamente, in genere 50 o 60 volte al secondo a seconda della frequenza della rete locale. In un ambiente del genere, un condensatore polarizzato verrebbe distrutto quasi immediatamente. Il CBB60 lo gestisce senza problemi perché la sua struttura interna è simmetrica e non polarizzata.

Quindi, se vedi due terminali su un condensatore CBB60 e ti chiedi quale sia l'uno, smetti di preoccuparti. Sono intercambiabili. Collegali semplicemente al tuo circuito e il condensatore farà il suo lavoro.

Che cos'è un condensatore CBB60 e a cosa serve

Il CBB60 è un condensatore a film di polipropilene metallizzato progettato per applicazioni di avviamento e funzionamento di motori CA. Il nome "CBB" è una designazione standard cinese dove "CB" si riferisce al tipo di condensatore e "B60" si riferisce alla serie specifica all'interno di tale classificazione. Questi condensatori sono talvolta chiamati anche "condensatori di funzionamento del motore" o "condensatori a film CA" e sono ampiamente utilizzati in tutto il mondo nei motori a induzione monofase.

Troverai condensatori CBB60 in un'ampia gamma di apparecchiature di uso quotidiano, tra cui:

• Pompe per l'acqua e pompe sommerse utilizzate nelle case, nell'agricoltura e nell'edilizia
• Compressori d'aria e unità di condizionamento
• Lavatrici (in particolare i modelli a tamburo più vecchi)
• Ventilatori elettrici e apparecchiature di ventilazione
• Elettroutensili che utilizzano motori a induzione CA monofase
• Pompe per piscine e attrezzature spa
• Motori per irrigazione agricola

L'intervallo di capacità tipico dei condensatori CBB60 va da Da 1 µF a 100 µF , con tensioni nominali comunemente a 250 V CA o 450 V CA. Alcuni modelli per servizio più elevato hanno una tensione nominale di 500 V CA. I valori riscontrati più frequentemente nelle applicazioni con pompe dell'acqua sono compresi tra 8 µF e 30 µF. Per i motori delle lavatrici, è comune da 6 µF a 16 µF. Il corpo del condensatore è generalmente cilindrico con due o quattro fili che si estendono da un'estremità, racchiusi in un guscio di plastica che fornisce isolamento e protezione ambientale.

La costruzione interna utilizza una sottile pellicola di polipropilene come materiale dielettrico, con metallizzazione di alluminio depositata direttamente sulla pellicola. Questo design conferisce al condensatore la sua proprietà di autoriparazione: se una piccola porzione del dielettrico viene perforata da un picco di tensione, la metallizzazione locale evapora e ripara efficacemente il guasto, estendendo significativamente la durata di servizio del condensatore rispetto ai vecchi modelli in carta o pellicola.

Perché i condensatori CBB60 non hanno terminale positivo o negativo

Per capire perché la polarità è irrilevante per un condensatore CBB60, è utile comprendere la fisica di base dei condensatori e come la corrente alternata si comporta diversamente dalla corrente continua.

Come la corrente CA cambia tutto

In un circuito DC la corrente scorre solo in una direzione. Un condensatore polarizzato come un elettrolitico ha uno strato di ossido su una piastra che funziona come dielettrico solo quando il terminale corretto è collegato alla tensione positiva. Se si inverte la polarità, lo strato di ossido si rompe, il gas si accumula all'interno del condensatore e ne consegue un guasto catastrofico, a volte violento.

La corrente CA inverte la direzione alla frequenza di rete. In un sistema a 50 Hz, la corrente completa 50 cicli completi al secondo, il che significa che inverte la direzione 100 volte al secondo. In un sistema a 60 Hz, inverte 120 volte al secondo. Un condensatore in questo ambiente deve essere in grado di caricarsi e scaricarsi in entrambe le direzioni con la stessa efficienza. Questo è esattamente ciò che fornisce il film dielettrico di polipropilene in un CBB60: si carica e si scarica simmetricamente indipendentemente da quale terminale si trova a potenziale più elevato in un dato momento.

Il ruolo del film dielettrico

Il polipropilene è un polimero non polare. A differenza dell'ossido di alluminio (utilizzato nei condensatori elettrolitici), il polipropilene non dipende dalla direzione del campo elettrico per mantenere le sue proprietà dielettriche. Il film funziona in modo identico sia che il campo elettrico punti da sinistra a destra o da destra a sinistra. Questa proprietà del materiale è ciò che rende il CBB60 completamente simmetrico e non polarizzato a livello fisico e chimico.

I due elettrodi in un CBB60 sono chimicamente identici: entrambi sono strati di metallizzazione in alluminio su pellicola di polipropilene. Non esiste uno strato di ossido, nessuna asimmetria e nessuna direzione preferita. Questa è una differenza fondamentale rispetto ai condensatori elettrolitici ed è il motivo per cui non troverai mai un segno " " o "-" sul corpo di un condensatore CBB60.

Lettura delle marcature su un condensatore CBB60

Poiché il condensatore CBB60 non presenta indicazioni di polarità, comprendere il significato delle etichette stampate è comunque importante per una corretta applicazione. Ecco una ripartizione dei segni tipici che incontrerai:

Si noti che nessuno di questi contrassegni indica terminali positivi o negativi, perché non ce ne sono. I due fili sul condensatore sono completamente intercambiabili per tutti gli scopi pratici. Se si collega il cavo sinistro o quello destro all'avvolgimento di avviamento del motore non fa alcuna differenza elettricamente.

Ciò che conta in modo critico è abbinare il valore di capacità e tensione nominale alle specifiche originali del motore o dell'apparecchio. L'utilizzo di un condensatore con una capacità errata, anche solo del 20%, può causare il funzionamento inefficiente, il surriscaldamento o il mancato avvio del motore. Sostituire sempre un CBB60 con uno di capacità identica o molto vicina e tensione nominale uguale o superiore.

Come collegare correttamente un condensatore CBB60

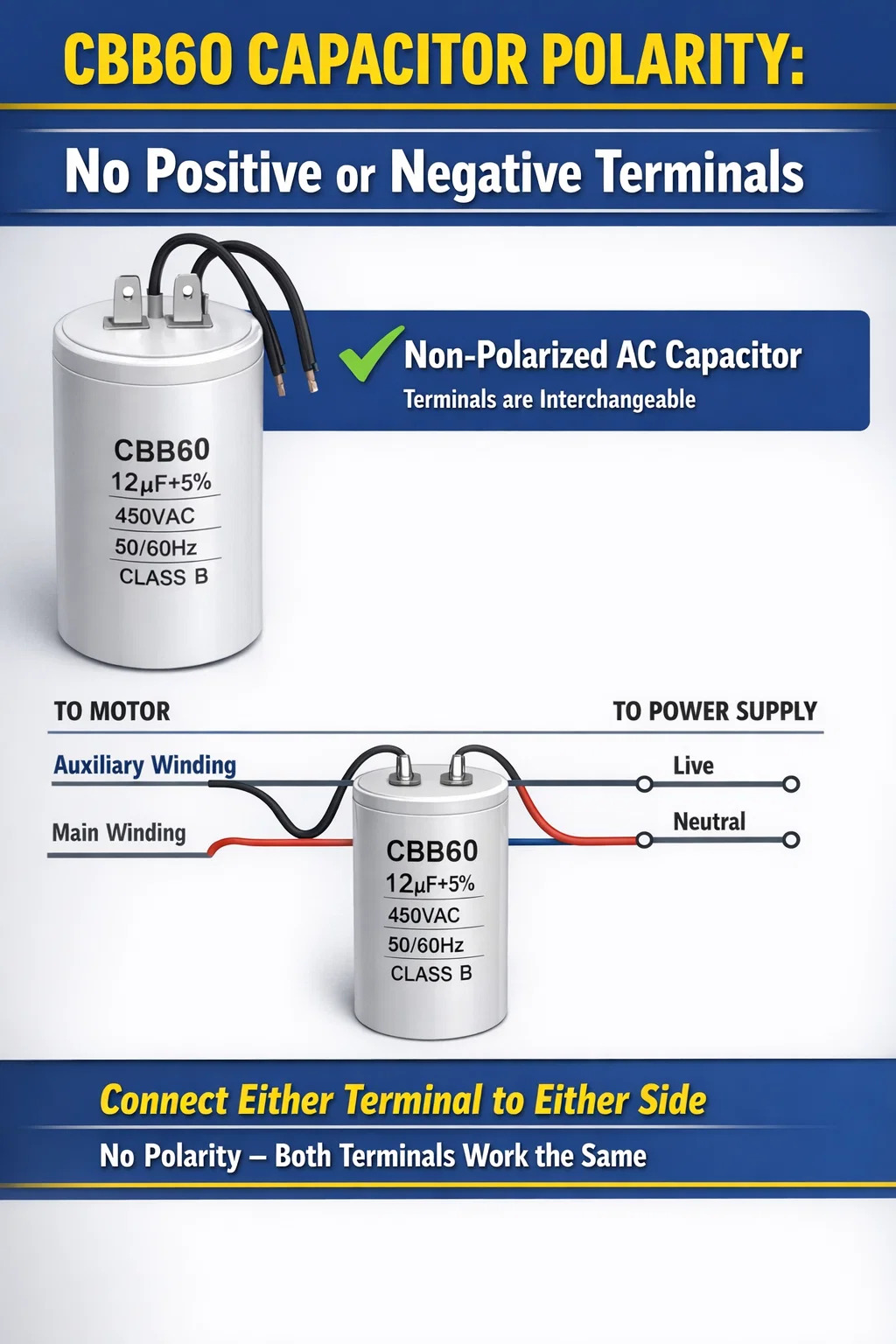

Poiché la polarità non è un problema, il cablaggio di un condensatore CBB60 si concentra interamente sul collegamento ai punti giusti nel circuito del motore. Ecco come funziona in una tipica applicazione di motore a induzione monofase:

Collegamento di base in un motore monofase

Un motore a induzione monofase standard ha due serie di avvolgimenti: un avvolgimento principale e un avvolgimento ausiliario (di avviamento). Il condensatore CBB60 è collegato in serie con l'avvolgimento ausiliario. Ciò crea uno sfasamento tra la corrente nei due avvolgimenti, producendo un campo magnetico rotante che consente al motore di avviarsi e funzionare.

La tipica sequenza di cablaggio è:

1. Collegare un terminale del CBB60 al terminale dell'avvolgimento ausiliario sul motore
2. Collegare l'altro terminale del CBB60 al terminale sotto tensione (linea) dell'alimentatore
3. L'avvolgimento principale si collega direttamente all'alimentazione (sotto tensione e neutro)
4. Entrambi gli avvolgimenti condividono la connessione neutra

Poiché i due terminali del CBB60 sono intercambiabili, non importa quale terminale si collega all'avvolgimento e quale alla linea di alimentazione. Il comportamento del circuito è identico in entrambi i casi.

Condensatori CBB60 a quattro conduttori

Alcuni condensatori CBB60 sono dotati di quattro conduttori anziché due. Ciò non significa che siano polarizzati: significa semplicemente che il condensatore ha due sezioni interne che possono essere collegate in parallelo (per capacità completa) o in serie (per capacità ridotta e tensione effettiva più elevata). Questa configurazione viene talvolta utilizzata per consentire flessibilità nell'abbinamento del motore senza immagazzinare più valori di condensatore. Nella maggior parte degli scenari di sostituzione, collegherai i quattro conduttori come due coppie per ottenere il funzionamento in parallelo e la piena capacità nominale.

Controllare sempre lo schema elettrico stampato sul motore o nel manuale di servizio quando si ha a che fare con condensatori a quattro conduttori. La configurazione può influenzare in modo significativo le prestazioni del motore.

Precauzioni di sicurezza durante il cablaggio

Anche se la polarità non è un problema, la sicurezza lo è assolutamente. Seguire queste precauzioni ogni volta che si lavora con i condensatori CBB60:

• Scaricare il condensatore prima di maneggiarlo — anche dopo aver tolto l'alimentazione, un CBB60 può mantenere una carica pericolosa per un periodo significativo. Cortocircuitare brevemente i terminali con un resistore isolato (circa 10 kΩ, 10 W) prima di toccarli
• Scollegare sempre l'alimentazione dall'interruttore prima di aprire qualsiasi alloggiamento del motore o scatola di giunzione
• Utilizzare strumenti isolati e indossare calzature con suola di gomma
• Verificare che la tensione nominale del condensatore sostitutivo corrisponda o superi le specifiche originali: non installare mai un condensatore sottodimensionato
• Ispezionare l'isolamento dei cavi sui cavi per eventuali crepe o danni dovuti al calore prima di effettuare i collegamenti

Confronto tra condensatori CBB60 e condensatori elettrolitici polarizzati

Una comune fonte di confusione è la differenza tra condensatori a film CBB60 e condensatori elettrolitici. Comprendere la distinzione previene chiaramente errori costosi nella scelta delle sostituzioni o nella diagnosi dei guasti.

Un'implicazione pratica di questa tabella: non tentare mai di sostituire un condensatore elettrolitico con un CBB60 nel circuito di un motore . Anche se trovi un condensatore elettrolitico con lo stesso valore di capacità, la sua incapacità di gestire la polarità inversa alle frequenze CA ne causerà il guasto entro pochi secondi di funzionamento. Il guasto può essere esplosivo e pericoloso.

Come sapere se un condensatore CBB60 è guasto

I condensatori CBB60 si degradano nel tempo, in particolare in ambienti ad alta temperatura. Quando un CBB60 si guasta, il motore che serve mostra in genere sintomi chiari. Conoscere questi sintomi consente di diagnosticare rapidamente il problema anziché sostituire inutilmente l'intero motore.

Sintomi comuni di un condensatore CBB60 guasto

• Il motore ronza ma non si avvia – questo è il segno più classico. L'avvolgimento principale si eccita e crea un ronzio, ma senza la corrente sfasata proveniente dal condensatore, non c'è campo rotante e il motore rimane fermo
• Il motore si avvia se fatto girare manualmente ma non può avviarsi automaticamente: un condensatore parzialmente degradato può comunque fornire uno sfasamento sufficiente una volta che il rotore si muove, ma non abbastanza da superare l'inerzia iniziale
• Il motore funziona più lentamente del normale o assorbe più corrente di quella nominale
• Il motore si surriscalda in condizioni di carico normali
• Danni fisici visibili al corpo del condensatore: rigonfiamenti, crepe, segni di bruciature o perdite di olio dalla custodia
• Odore di bruciato proveniente dall'alloggiamento del motore

Testare un condensatore CBB60 con un multimetro

È possibile eseguire un controllo di base utilizzando un multimetro digitale con funzione di misurazione della capacità. Dopo aver scaricato in modo sicuro il condensatore, collegare le sonde ai due terminali: poiché non esiste polarità, non importa quale sonda tocca quale terminale. Lo strumento dovrebbe visualizzare un valore di capacità vicino al valore nominale stampato sul corpo.

Un CBB60 sano tipicamente misurerà entro ±10% della sua capacità nominale . Ad esempio, un condensatore da 20 µF dovrebbe leggere tra 18 µF e 22 µF. Una lettura significativamente inferiore al valore nominale, ad esempio 8 µF su un condensatore da 20 µF, indica che il dielettrico si è degradato e il condensatore deve essere sostituito. Una lettura pari a zero o circuito aperto significa che il condensatore è completamente guasto.

Alcuni multimetri più semplici hanno solo la misurazione della resistenza. In tal caso, un test approssimativo consiste nell'impostare il misuratore su un intervallo di resistenza elevato (come 2 MΩ) e toccare brevemente le sonde con i terminali del condensatore. Un condensatore funzionante mostrerà una lettura momentaneamente bassa mentre si carica dalla batteria interna dello strumento, quindi la lettura salirà verso l'infinito mentre il condensatore mantiene la carica. Se il contatore legge zero (cortocircuito) o rimane al massimo dall'inizio (circuito aperto), il condensatore è guasto.

Quando l'ispezione visiva è sufficiente

In molti casi non è affatto necessario un contatore. Se il corpo del condensatore CBB60 presenta uno dei seguenti problemi, sostituirlo immediatamente senza ulteriori test:

• Il guscio cilindrico è gonfio o rigonfio in qualsiasi punto
• C'è una crepa o una spaccatura nell'involucro di plastica
• Sono presenti bruciature, aree fuse o oscuramento dell'involucro
• Sono presenti residui oleosi visibili sopra o attorno al corpo (indicando una perdita di olio dielettrico)
• Uno o più conduttori si sono separati dal corpo o presentano corrosione nel punto di ingresso

Selezione del giusto condensatore CBB60 sostitutivo

Quando si acquista un condensatore CBB60 sostitutivo, tre parametri contano soprattutto: valore della capacità, tensione nominale e configurazione del terminale. Sbagliare uno qualsiasi di questi può causare prestazioni insufficienti del motore, surriscaldamento o guasti rapidi.

Capacità corrispondente con precisione

Il valore della capacità determina lo sfasamento introdotto dal condensatore tra l'avvolgimento principale e quello ausiliario. Il produttore del motore ha calcolato questo valore per una coppia di avviamento e un'efficienza di funzionamento ottimali. Una deviazione significativa da questo valore, di oltre il 10%, causerà problemi misurabili:

• Capacità troppo bassa: coppia di avviamento ridotta, il motore potrebbe non avviarsi sotto carico, corrente di funzionamento più elevata, surriscaldamento
• Capacità troppo elevata: corrente eccessiva attraverso l'avvolgimento ausiliario, surriscaldamento sia dell'avvolgimento che del condensatore, durata ridotta del motore

Acquista sempre un ricambio con esattamente lo stesso valore di capacità dell'originale. Se il valore originale non è chiaro perché l'etichetta è danneggiata, controllare la targhetta del motore o la documentazione tecnica per il valore del condensatore specificato.

Tensione nominale: uguale o superiore

La tensione nominale della sostituzione deve essere uguale o superiore a quella dell'originale. Se l'originale aveva una tensione nominale di 250 V CA, è possibile utilizzare un sostituto da 250 V CA o 450 V CA, ma non un condensatore da 150 V CA. L'installazione di un condensatore sottodimensionato comporta un rischio di incendio e porterà a un rapido guasto. L'uso di un condensatore di potenza superiore è perfettamente sicuro e talvolta vantaggioso in applicazioni impegnative in cui sono comuni picchi di tensione.

Dimensioni fisiche e montaggio

I condensatori CBB60 sono disponibili in dimensioni cilindriche standard, con diametro e lunghezza che dipendono dalla capacità e dalla tensione nominale. Una capacità o una tensione nominale più elevata generalmente significa un corpo più grande. Quando si effettua la sostituzione in un alloggiamento del motore stretto, verificare che le dimensioni fisiche della sostituzione siano adatte allo spazio disponibile. Anche la lunghezza e il diametro del cavo devono essere compatibili con i collegamenti elettrici esistenti.

Questioni di qualità e certificazione

Il mercato dei condensatori CBB60 comprende prodotti di qualità altamente variabile. I condensatori scadenti possono avere valori di capacità effettivi lontani dalla potenza nominale dichiarata, tensioni di rottura inferiori a quelle indicate e durate di servizio significativamente più brevi. Quando acquisti componenti di ricambio, cerca condensatori dotati di certificazioni di sicurezza riconosciute come CQC (Certificazione di qualità cinese), TÜV, VDE o UL. Queste certificazioni indicano che il condensatore è stato testato in modo indipendente e soddisfa gli standard di sicurezza e prestazioni stabiliti.

Suggerimenti pratici per lavorare con i condensatori CBB60

Oltre alle domande fondamentali sulla polarità e sulla sostituzione, ci sono diversi punti pratici che vale la pena conoscere se lavori regolarmente con motori, pompe o apparecchi che utilizzano condensatori CBB60.

Tieni una scorta a portata di mano per le apparecchiature critiche

Per apparecchiature come pompe di irrigazione, pompe di raccolta o unità di condizionamento dell'aria in cui i tempi di inattività causano problemi significativi, mantenere un condensatore CBB60 di riserva della potenza nominale corretta è un investimento pratico. Questi condensatori sono economici – in genere tra $ 2 e $ 15 a seconda della capacità e della potenza nominale – e un condensatore guasto è uno dei motivi più comuni per cui i motori monofase smettono di funzionare. Avere il ricambio giusto sullo scaffale significa una riparazione in 10 minuti invece di un'attesa di più giorni per la consegna dei componenti.

La temperatura influisce sulla durata del condensatore

Il calore è il principale nemico dei condensatori CBB60. La maggior parte è progettata per funzionare fino a 70°C, con alcuni modelli ad alte specifiche progettati per funzionare fino a 85°C. Il funzionamento continuo di un condensatore vicino alla sua temperatura massima ne riduce drasticamente la durata. Per i motori installati in involucri scarsamente ventilati o in climi caldi, prendere in considerazione l'utilizzo di un condensatore classificato per una temperatura superiore a quella minima richiesta. Garantire un'adeguata ventilazione intorno all'alloggiamento del motore aiuta inoltre a prolungare significativamente la durata dei condensatori.

Protezione dell'umidità e dell'ambiente

Nelle applicazioni esterne o negli ambienti umidi, comuni per le pompe di irrigazione e le attrezzature per piscine, i conduttori di un condensatore CBB60 possono corrodersi nel tempo se esposti all'umidità. I collegamenti tra i cavi e i terminali del motore sono particolarmente vulnerabili. Quando si sostituisce un condensatore in tali ambienti, utilizzare connettori impermeabili o avvolgere i collegamenti con nastro autoagglomerante per impedire l'ingresso di umidità. Ispezionare i collegamenti almeno una volta a stagione in condizioni di elevata umidità.

Non far funzionare un motore senza il suo condensatore

Alcuni tecnici, quando diagnosticano un motore che non si avvia, scollegano temporaneamente il condensatore per verificare se gli avvolgimenti del motore funzionano. Sebbene il motore possa girare se avviato manualmente, farlo funzionare in questo modo, anche brevemente, può danneggiare gli avvolgimenti dell'avvolgimento ausiliario. Prima di applicare potenza sostenuta al motore, inserire sempre il condensatore corretto nel circuito. Brevi test diagnostici di pochi secondi sono generalmente tollerabili, ma non far funzionare il motore senza carico e senza condensatore per un periodo prolungato.
