Condensatore CBB60 vs CBB65: spiegazione delle differenze chiave

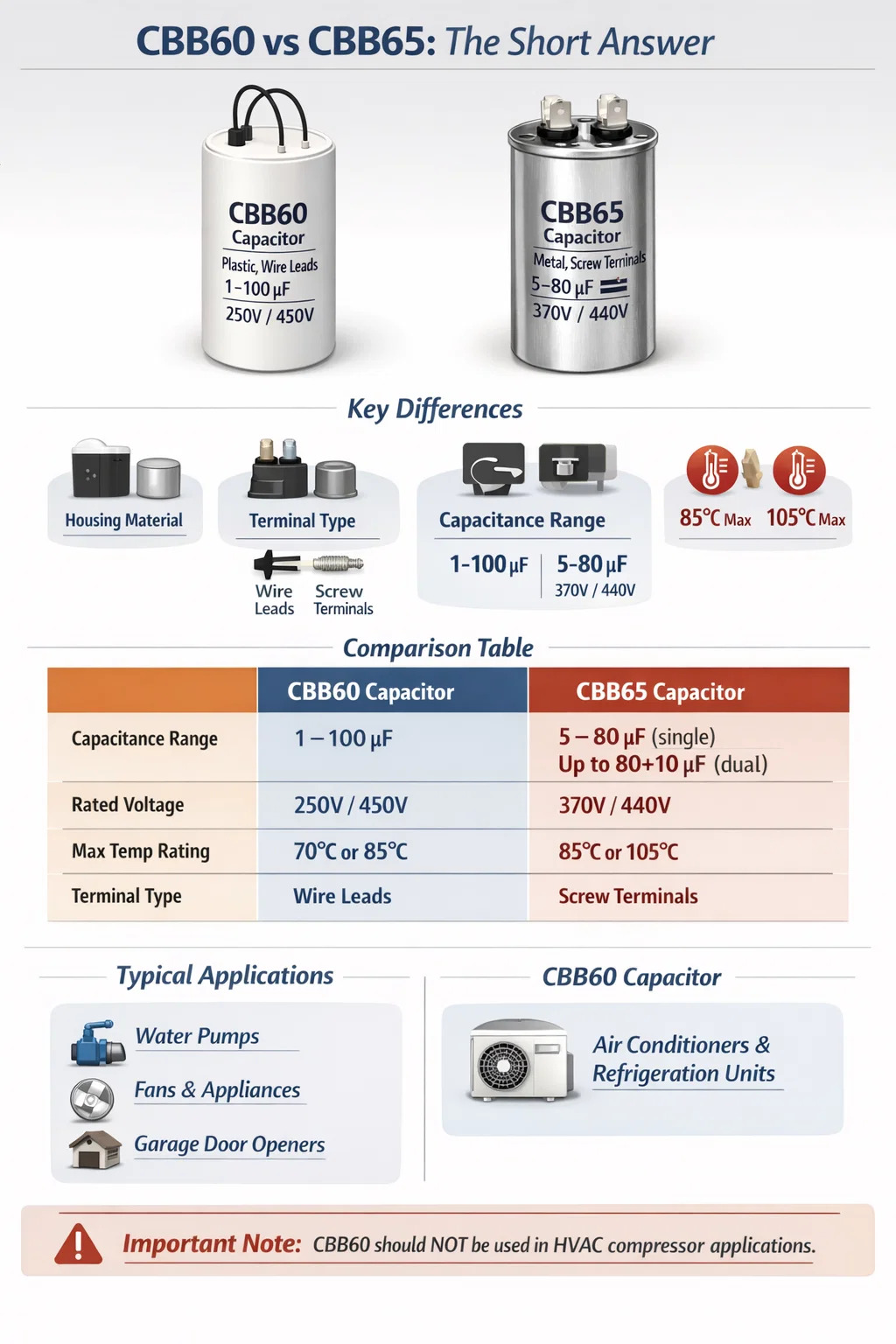

CBB60 vs CBB65: la risposta breve

La differenza fondamentale tra a Condensatore CBB60 e un condensatore CBB65 si riduce alla costruzione fisica e all'ambiente applicativo previsto. CBB60 è un condensatore cilindrico con filo progettato principalmente per circuiti di avviamento e funzionamento di motori CA monofase , mentre CBB65 è un condensatore con contenitore metallico e terminale a vite progettato per applicazioni più pesanti come compressori per condizionatori d'aria e unità di refrigerazione. Entrambi sono condensatori a film di polipropilene che funzionano su circuiti CA, ma differiscono in modo significativo per fattore di forma, tipo di terminale, intervallo di capacità e resilienza termica.

Se si seleziona un condensatore sostitutivo o si acquista un condensatore per un nuovo progetto, i due generalmente non sono intercambiabili senza prestare attenzione al metodo di montaggio, alla configurazione dei terminali e al limite massimo della temperatura operativa. Confondere questi due tipi, anche quando il valore della capacità e la tensione nominale sembrano identici, può provocare guasti prematuri o rischi per la sicurezza in ambienti con carico elevato.

Costruzione fisica e fattore di forma

La distinzione più immediatamente visibile tra CBB60 e CBB65 risiede nella loro confezione fisica.

Condensatore CBB60: alloggiamento cilindrico in plastica

Un condensatore CBB60 utilizza un corpo cilindrico in plastica (solitamente polipropilene o alloggiamento ignifugo) con due o quattro conduttori che si estendono da un'estremità. Il diametro del corpo varia tipicamente da da 30 mm a 50 mm , con altezza variabile tra 60 mm e 100 mm a seconda della capacità. Questi cavi ne consentono il montaggio direttamente nelle morsettiere del motore o il collegamento tramite terminali a connessione rapida. L'involucro di plastica è riempito con resina epossidica o materiale isolante simile per sigillare l'avvolgimento interno della pellicola contro l'ingresso di umidità.

Poiché utilizza cavi conduttori, il CBB60 è considerato un componente "con piombo". Solitamente si trova in posizione verticale o ad angolo all'interno del vano condensatore del motore, fissato da una staffa o clip di plastica. Questo design è efficiente in termini di spazio e ha costi di produzione bassi, motivo per cui domina il segmento dei motori per pompe dell'acqua, motori per ventilatori e motori per piccoli elettrodomestici.

Condensatore CBB65 : Alloggiamento della lattina in metallo e alluminio

Un condensatore CBB65, al contrario, è alloggiato in a contenitore tondo in lega di alluminio . I suoi terminali sono connettori a vite montati sulla parte superiore, che consentono collegamenti di cablaggio sicuri che resistono meglio alle vibrazioni rispetto ai semplici cavi. La custodia in metallo offre una dissipazione del calore e una protezione meccanica superiori rispetto alla plastica. Le dimensioni tipiche includono diametri di da 40 mm a 50 mm e altezze da 70 mm a 120 mm, sebbene i condensatori a doppio percorso (che combinano due valori di capacità in un'unica unità) possano essere più grandi.

La lattina di alluminio è sigillata con uno sfiato di scarico della pressione nella parte inferiore o superiore, che funge da valvola di sicurezza in caso di sovrapressione interna. Questa caratteristica è fondamentale negli ambienti con compressori in cui la temperatura ambiente può aumentare rapidamente. Il corpo in metallo supporta anche il montaggio esterno tramite una fascetta o staffa in acciaio, che è il metodo standard del settore per l'installazione dei condensatori HVAC.

Confronto delle valutazioni elettriche

Entrambi i tipi di condensatori funzionano su circuiti CA, ma i loro parametri nominali differiscono in modo da riflettere i casi d'uso previsti.

I valori di tensione meritano un'attenzione particolare. Il CBB65 è disponibile quasi esclusivamente in 370 VCA e 440 VCA per gestire le condizioni di tensione all'interno dei sistemi di compressione HVAC, dove picchi momentanei durante l'avvio del motore possono raggiungere ben al di sopra della tensione di linea nominale. I condensatori CBB60 a 250 V CA sarebbero pericolosamente sottovalutati in tali condizioni, anche se il valore della capacità corrispondesse.

Ambienti applicativi tipici

Capire dove è progettato per funzionare ogni condensatore aiuta a chiarire perché esistono le differenze fisiche ed elettriche.

Dove vengono utilizzati i condensatori CBB60

I condensatori CBB60 sono i condensatori di avvio e funzionamento motore standard per un'ampia gamma di motori a induzione monofase in ambienti di lavoro da leggeri a medi. Le applicazioni comuni includono:

• Motori per pompe dell'acqua (sommergibili e montati in superficie, tipicamente da 0,37 kW a 2,2 kW)
• Ventilatori da soffitto e aspiratori
• Mototamburi per lavatrici
• Piccoli circolatori d'aria e apparecchiature di ventilazione
• Apriporta per garage
• Motori per pompe per piscine e spa nella gamma di potenza inferiore

In questi ambienti, le temperature operative tendono a rimanere al di sotto di 70°C - 85°C e i carichi di vibrazioni sono moderati. L'ambiente è in genere sufficientemente controllato da consentire a un involucro di plastica di fornire un'adeguata protezione contro l'umidità e gli impatti meccanici.

Dove vengono utilizzati i condensatori CBB65

I condensatori CBB65 sono realizzati appositamente per le esigenze dei motori dei compressori HVAC e di refrigerazione. I loro principali ambienti applicativi includono:

• Unità di compressione dell'aria condizionata centralizzate (sistemi split, unità package)
• Compressori per pompe di calore
• Compressori per la refrigerazione commerciale
• Unità condensatrici raffreddate ad aria
• Motori dei ventilatori del condensatore nelle unità HVAC esterne

In un armadio compressore HVAC esterno in una calda giornata estiva, le temperature interne possono raggiungere Ambiente da 55°C a 70°C con la superficie del motore del compressore che aggiunge ulteriore calore localizzato. Il condensatore montato accanto a quel motore deve sopravvivere in modo affidabile da 85°C a 105°C temperatura operativa continua: una specifica per la quale è classificato il CBB65, ma la maggior parte delle unità CBB60 standard non lo sono.

Prestazioni termiche e dissipazione del calore

La gestione termica è una delle differenze tecnicamente più significative tra queste due famiglie di condensatori e spiega direttamente la scelta dei materiali.

I condensatori a film di polipropilene generano calore internamente a causa delle perdite dielettriche, soprattutto sotto corrente alternata continua. In un'applicazione di funzionamento del motore, il condensatore è sempre energizzato mentre il motore è in funzione: non si tratta di un breve componente con impulso di avvio ma di un elemento continuamente attivo nel circuito di funzionamento. Qualsiasi calore che non viene dissipato in modo efficiente si accumula all'interno del corpo del condensatore e accelera il degrado dielettrico.

L'alluminio ha una conduttività termica di circa 205 W/(m·K) , mentre i tipici tecnopolimeri utilizzati negli alloggiamenti CBB60 variano da 0,1 a 0,5 W/(m·K). Ciò significa che l'involucro metallico di un condensatore CBB65 dissipa il calore attraverso le sue pareti da 400 a 2000 volte in modo più efficiente rispetto all'involucro di plastica di un CBB60. In termini pratici, la temperatura interna del CBB65 sotto carico rimane sostanzialmente inferiore a quella di un CBB60 sotto lo stesso stress elettrico, estendendo direttamente la durata di servizio e riducendo il rischio di guasti termici.

Questo è il motivo per cui i condensatori CBB65 possono essere classificati per una temperatura operativa massima di 105°C nelle versioni di alta qualità: l'involucro metallico mantiene la temperatura della pellicola interna a un livello sostenibile anche quando l'ambiente esterno è estremo. Un condensatore CBB60 installato in un armadio di compressore esterno con temperatura nominale solo di 85°C può tecnicamente sopravvivere a temperatura ambiente, ma subirà una significativa riduzione della durata quando la temperatura ambiente lo spinge continuamente verso il soffitto durante i mesi estivi.

Caratteristiche di sicurezza e modalità di guasto

La filosofia di progettazione della sicurezza dei condensatori CBB60 e CBB65 differisce notevolmente, riflettendo ancora una volta i rispettivi ambienti di impiego.

Pellicola autoriparante in entrambi i tipi

Entrambi i condensatori CBB60 e CBB65 utilizzano una pellicola di polipropilene metallizzato con proprietà autoriparanti. Quando si verifica una rottura dielettrica localizzata, ovvero una foratura microscopica nella pellicola, il sottile elettrodo metallico in quel punto evapora istantaneamente a causa dell'energia di scarica, eliminando il guasto e ripristinando l'isolamento. Questo meccanismo consente al condensatore di sopravvivere a migliaia di guasti minori durante la sua vita utile senza guasti catastrofici. La caratteristica di autoriparazione è un punto di forza comune a tutti i condensatori a film della serie CBB.

Sfiato limitatrice di pressione nel CBB65

I condensatori CBB65 sono sigillati in una lattina di alluminio con a sfiato di scarico della pressione integrato , solitamente posizionato sul fondo della lattina o integrato nella guarnizione del coperchio. Se si accumulano gas interni a causa di una sovratensione prolungata o di un degrado termico, questo sfiato si apre in modo controllato, rilasciando la pressione e impedendo la rottura violenta della lattina. Il risultato è una modalità di "guasto aperto" relativamente sicura piuttosto che esplosiva.

I condensatori con involucro in plastica CBB60 non hanno questa ventilazione. In caso di grave sovraccarico, un CBB60 può gonfiarsi, incrinare il suo alloggiamento o, nei casi peggiori, rompersi con forza più improvvisa, in particolare se la resina di riempimento è insufficiente o invecchiata. Questa è una modalità di guasto nota nelle cavità del motore della pompa scarsamente ventilate in cui la sostituzione del condensatore viene ritardata oltre la durata di sicurezza pratica.

Resistenza di scarica

Molti condensatori CBB65, in particolare quelli venduti nei mercati HVAC nordamericani, includono un condensatore interno resistenza di dispersione (tipicamente da 10 kΩ a 20 kΩ) cablati tra i terminali per scaricare la tensione residua dopo che l'unità è stata diseccitata. Questa è una caratteristica di sicurezza fondamentale per i tecnici dell'assistenza che potrebbero maneggiare il condensatore subito dopo lo spegnimento del sistema. La carica residua su un condensatore da 440 V CA da 40 µF può essere letale se non scaricata. I condensatori CBB60 possono includere o meno questo resistore a seconda del produttore e della qualità.

Condensatori a doppio percorso: una caratteristica specifica del CBB65

Una categoria di prodotti significativa che esiste all'interno della famiglia CBB65 ma che non ha un vero equivalente nel CBB60 è il condensatore a doppia corsa (a volte etichettato come "doppio condensatore" o "condensatore ovale" nei mercati nordamericani).

Un condensatore CBB65 a doppio percorso contiene due elementi condensatori indipendenti all'interno di un unico contenitore di alluminio, che condividono un terminale comune. I tre terminali sono generalmente etichettati HERM (compressore ermetico), FAN (motore della ventola del condensatore) e COM (comune) . Ciò consolida quelli che altrimenti sarebbero due condensatori separati in un'unica unità, risparmiando spazio e costi nelle apparecchiature HVAC.

Le configurazioni comuni dei condensatori a doppio percorso includono valori come:

• 35 µF 5 µF / 440 VCA (sistema split residenziale di medie dimensioni)
• 45 µF 5 µF / 440 V CA (residenziale più grande o commerciale leggero)
• 55 µF 7,5 µF / 440 VCA (compressore a capacità maggiore)
• 80 µF 10 µF / 370 VCA (avvio intensivo del compressore commerciale)

Questa doppia configurazione è fisicamente pratica solo nel formato di lattine metalliche perché due elementi separati di pellicola avvolta necessitano di spazio e gestione termica sufficienti. Un alloggiamento in stile CBB60 con involucro in plastica non supporterebbe in modo affidabile questa configurazione in condizioni di compressore ad alta temperatura, motivo in più per cui la piattaforma CBB65 rimane dominante nel settore HVAC.

Standard di certificazione e conformità

Entrambi i condensatori CBB60 e CBB65 sono regolati dallo standard nazionale cinese GB/T3667 , che copre i condensatori del motore CA. Tuttavia, le categorie di prodotti in cui rientrano in tale standard riflettono i loro diversi requisiti. Oltre agli standard cinesi, i condensatori venduti nei mercati globali sono dotati di certificazioni aggiuntive.

• Condensatori CBB60 in genere riportano il marchio CE per i mercati europei e la certificazione UL/CUL per il Nord America se utilizzati in sostituzioni di pompe e motori di ventilatori.
• Condensatori CBB65 per il mercato HVAC nordamericano sono soggetti a UL810 (Standard per condensatori) e devono essere conformi ai requisiti elencati UL per l'uso nelle apparecchiature HVAC elencate. Molti riportano anche i marchi di conformità CSA e RoHS.

Quando si sostituiscono condensatori in apparecchiature originariamente certificate con un tipo di condensatore specifico, la sostituzione di un componente non certificato o di categoria diversa può tecnicamente invalidare la certificazione dell'apparecchiatura e creare problemi di responsabilità, in particolare nelle installazioni commerciali soggette a ispezione regolare.

Come leggere i contrassegni su ciascun condensatore

Entrambi i condensatori CBB60 e CBB65 stampano le specifiche principali direttamente sull'alloggiamento. La comprensione di questi contrassegni consente una selezione accurata della sostituzione senza congetture.

Una tipica etichetta del condensatore CBB60 potrebbe leggere:

CBB60 — 30 µF ± 5% — 450 VCA — 50/60 Hz — 85°C

Una tipica etichetta del condensatore CBB65 potrebbe leggere:

CBB65A — 45 5 µF ± 5% — 440 VCA — 50/60 Hz — 105°C — P2 (classe resistenza di scarica)

Il suffisso "A" nel CBB65A indica comunemente la presenza di un resistore di scarica interno. Il valore della doppia capacità (ad esempio, 45 5 µF) lo identifica immediatamente come un'unità a doppia corsa. La tensione nominale di 440 VCA e la temperatura nominale di 105°C confermano che è idoneo per il servizio del compressore.

Quando si sostituisce uno dei condensatori, corrisponde tutti e tre i parametri chiave —valore di capacità, tensione nominale e temperatura nominale—è essenziale. La sostituzione con una tensione inferiore o una temperatura nominale inferiore non è mai accettabile. Una tensione o una temperatura nominale più elevata sono invece elettricamente sicure, sebbene sia necessario verificare anche le dimensioni fisiche.

Aspettative di durata della vita e modelli di degrado

La durata della vita del condensatore dipende fortemente dalla temperatura operativa, dallo stress di tensione e dal ciclo di lavoro. Sia CBB60 che CBB65 sono tipi a film metallizzato, che generalmente durano più a lungo dei condensatori elettrolitici nel servizio di motori CA, ma la loro durata prevista differisce a causa delle condizioni di applicazione.

Durata utile CBB60

Nel tipico servizio del motore della pompa o del motore del ventilatore a temperature ambiente moderate (sotto i 40°C), un condensatore CBB60 di qualità può raggiungere Da 30.000 a 50.000 ore di funzionamento prima che si verifichi una deriva significativa della capacità. Nelle apparecchiature per uso stagionale (come una pompa per piscina che funziona 8 ore al giorno durante una stagione di 6 mesi), ciò si traduce in circa 10-17 anni di servizio. Tuttavia, in involucri scarsamente ventilati o vicino a fonti di calore, questo valore può diminuire drasticamente: alcune unità si guastano entro 3-5 anni negli alloggiamenti delle pompe ad alta temperatura.

Durata utile CBB65

Per il servizio di compressori HVAC, in genere viene valutato un condensatore CBB65 con struttura di buona qualità 60.000 ore o più alla temperatura nominale. Tuttavia, le condizioni reali del servizio HVAC sono gravose per i condensatori. I picchi di tensione dovuti a eventi della rete pubblica, ripetuti avviamenti forzati del compressore e il funzionamento prolungato a temperature ambiente superiori a 40°C possono ridurre la durata effettiva del compressore. Da 8 a 15 anni nelle applicazioni residenziali. Questo è il motivo per cui i tecnici dell'assistenza HVAC nei climi caldi spesso consigliano la sostituzione proattiva dei condensatori ogni 7-10 anni, anche prima che si verifichi un guasto visibile.

La deriva della capacità è la modalità di degrado più comune in entrambi i tipi. Un condensatore che ha perso più del 10% della sua capacità nominale può far sì che il motore assorba una corrente maggiore, si surriscaldi e subisca una riduzione dell'efficienza, anche se non si è guastato completamente. Misurare la capacità con un capacimetro durante la manutenzione ordinaria può rilevarlo prima che causi un guasto al compressore.

Intercambiabilità: puoi sostituirne uno con l'altro?

Questa è una delle domande più pratiche che si presentano negli scenari di assistenza sul campo e di sostituzione.

In breve: CBB65 può sostituire CBB60 nella maggior parte delle applicazioni, ma CBB60 non dovrebbe sostituire CBB65 nelle applicazioni con compressori.

Se è necessario sostituire il condensatore CBB60 del motore della pompa ed è disponibile un'unità CBB65 con capacità corrispondente e tensione nominale più elevata, funzionerà elettricamente e potrebbe effettivamente superare l'originale in termini di longevità grazie alle sue migliori caratteristiche termiche. Dovresti risolvere la differenza del tipo di terminale (terminale a vite rispetto al cavo) con connettori appropriati.

Andare nella direzione opposta, ovvero installare un condensatore CBB60 in un'applicazione di compressore HVAC, è sconsigliabile per diversi motivi:

• La temperatura nominale del CBB60 (spesso 85°C) potrebbe non essere sufficiente per condizioni ambientali prolungate del compressore.
• La tensione nominale (250 V CA comune su CBB60) non è compatibile con il servizio del compressore da 370–440 V CA.
• I conduttori non sono adatti all'ambiente vibrante di un'unità di compressione senza ulteriore pressacavo.
• L'assenza di uno sfiato di scarico della pressione implica una modalità di guasto più pericolosa in caso di stress termico.
• L'assenza di una configurazione a doppia corsa significa che sarebbero necessarie due unità separate dove normalmente serve un'unità a doppia corsa CBB65.

Considerazioni su prezzo e disponibilità

Dal punto di vista dell'approvvigionamento commerciale, i condensatori CBB60 e CBB65 occupano diversi livelli di mercato.

I condensatori CBB60 sono componenti di base ad alto volume. Una norma 20 µF / 450 V CA CBB60 da un produttore di medio livello costa all'incirca Da $ 0,80 a $ 2,50 per unità negli ordini di volume. Sono ampiamente disponibili presso distributori di elettronica, fornitori di componenti per elettrodomestici e mercati online in tutto il mondo.

I condensatori CBB65, in particolare i tipi a doppia corsa per uso HVAC, richiedono prezzi più elevati riflettendo la loro costruzione più complessa e materiali di qualità superiore. A 45 5 µF / 440 V CA CBB65 a doppia corsa tipicamente costa $ 4 a $ 15 per unità al dettaglio, con unità di marca dei principali fornitori OEM HVAC che talvolta raggiungono i 20-30 dollari. I condensatori CBB65 contraffatti e scadenti sono un problema documentato nel mercato dei pezzi di ricambio HVAC: unità con contenitori in alluminio ma struttura interna inadeguata hanno causato guasti al compressore andando rapidamente fuori tolleranza o guastandosi prematuramente in condizioni di calore. Si consiglia l'acquisto da distributori affidabili e la verifica dei marchi di elenco UL.
