A cosa serve un condensatore CBB60? Applicazioni e guida

A cosa serve un condensatore CBB60?

A Condensatore CBB60 è un condensatore di funzionamento per motori CA di tipo a film utilizzato principalmente per avviare e far funzionare motori a induzione monofase in pompe dell'acqua, pompe sommerse, lavatrici, compressori d'aria e simili apparecchi a motore. Fornisce lo sfasamento necessario per generare un campo magnetico rotante all'interno del motore, consentendogli di avviarsi sotto carico e mantenere un funzionamento regolare ed efficiente durante l'uso continuo. A differenza dei condensatori di avviamento elettrolitici, il CBB60 è progettato per il collegamento permanente nel circuito e rimane energizzato durante tutto il ciclo di funzionamento del motore.

La designazione "CBB" lo identifica come un condensatore a film di polipropilene metallizzato, una classificazione standard cinese. Il "60" si riferisce alla sottocategoria specifica che copre i condensatori di funzionamento del motore progettati per applicazioni CA. Questi componenti sono ampiamente prodotti secondo gli standard IEC 60252 e GB/T 3667 e la loro affidabilità determina direttamente se una pompa o un motore si avvia al primo tentativo o si guasta prematuramente.

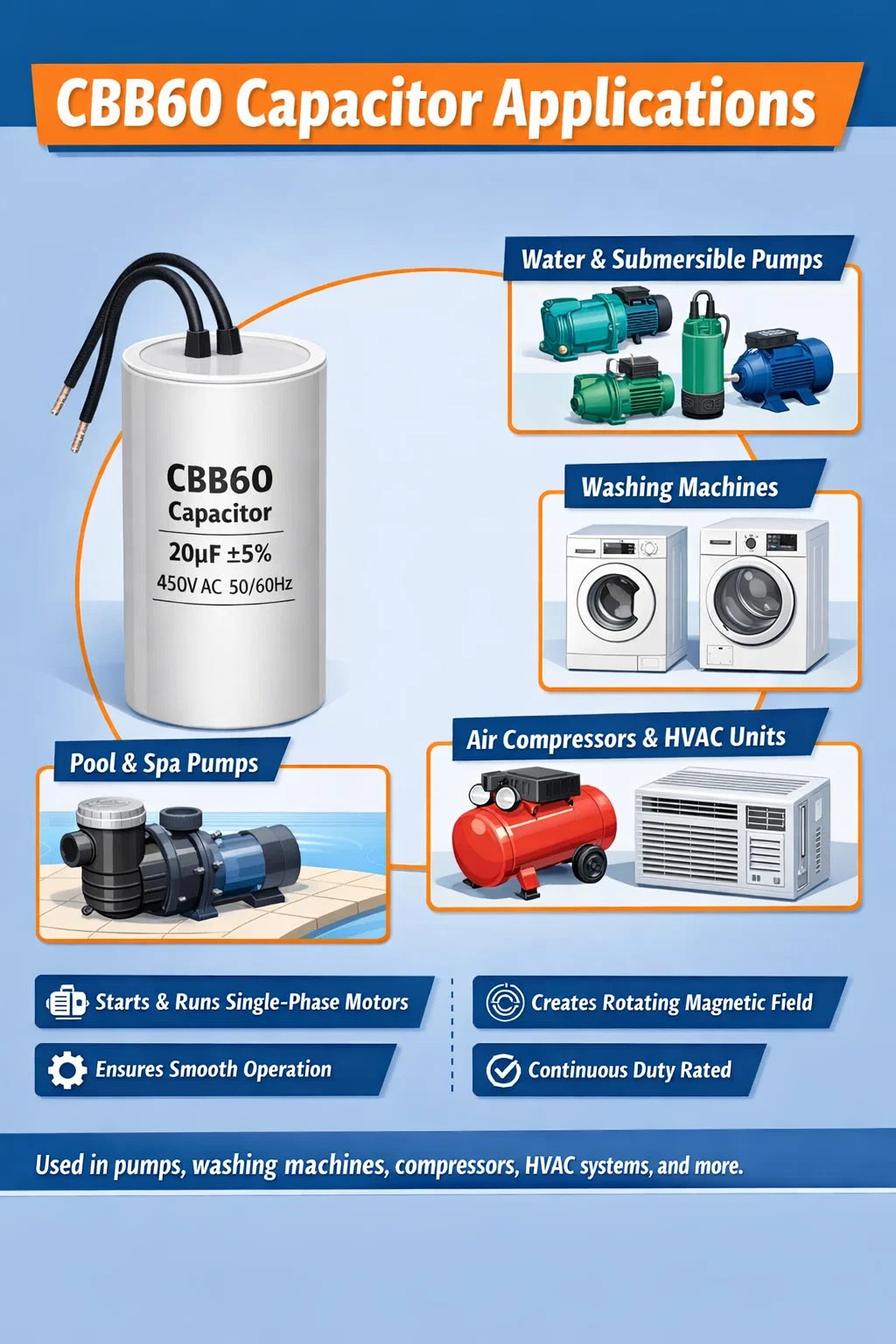

Applicazioni principali dei condensatori CBB60

Il condensatore CBB60 appare in una gamma sorprendentemente ampia di apparecchiature. Sebbene le applicazioni con pompe dominino il mercato, la capacità del componente di gestire la tensione CA continua alla frequenza nominale lo rende adatto ovunque un motore monofase abbia bisogno di aiuto per creare una seconda fase.

Pompe Acqua e Pompe Sommerse

Questo è il caso d’uso dominante a livello globale. Pompe per l'acqua residenziali che vanno da Da 0,37 kW a 2,2 kW quasi universalmente si affidano a un condensatore di funzionamento CBB60. Le pompe da giardino, i getti per pozzi poco profondi, i sommergibili per pozzi profondi e le pompe di aumento pressione necessitano tutti di un condensatore per dividere l'alimentazione monofase in due fasi effettive. I valori di capacità per le applicazioni con pompe in genere sono compresi tra 6 µF e 100 µF , con tensioni di lavoro di 250 VCA o 450 VCA a seconda della tensione di alimentazione e della progettazione del motore.

Un CBB60 guasto nel circuito di una pompa fa sì che il motore ronzi all'avvio ma non ruoti: assorbe corrente a rotore bloccato (spesso 6-8 volte la corrente di funzionamento nominale) senza girare, che può surriscaldarsi e bruciare l'avvolgimento in pochi secondi se la protezione termica non interviene in tempo.

Lavatrici

Le lavatrici a cestello e a carica dall'alto utilizzano condensatori CBB60 sul motore di lavaggio principale e spesso anche sul motore della pompa di scarico. I valori di capacità qui sono tipicamente Da 8 µF a 20 µF a 450 VCA . Una lavatrice che si avvia ma non riesce ad agitarsi o a centrifugare correttamente, nonostante il motore emetta un ronzio, è un classico sintomo di un condensatore CBB60 degradato la cui capacità è scesa al di sotto della soglia minima del motore.

Compressori d'aria e apparecchiature HVAC

I compressori d'aria monofase utilizzati nelle officine e nelle aree di servizio automobilistiche spesso richiedono unità CBB60 ad alta capacità: valori di Da 50 µF a 100 µF sono comuni sui motori dei compressori da 1,5 kW a 3 kW. Alcuni motori dei ventilatori HVAC e piccoli compressori nei condizionatori per finestre utilizzano anche condensatori di funzionamento in stile CBB60, sebbene nei mercati nordamericani il formato ovale della lattina di alluminio sia più diffuso mentre la forma cilindrica CBB60 domina l'Asia e gran parte dell'Europa.

Altri elettrodomestici a motore

Le pompe di circolazione per piscine e spa, le pompe dei sistemi di irrigazione, i motori per la lavorazione del grano, i piccoli torni e persino alcuni compressori di refrigerazione nei refrigeratori commerciali utilizzano condensatori CBB60. Qualsiasi applicazione che esegue un motore a induzione monofase con condensatore diviso permanente (PSC) o motore a induzione con condensatore di avviamento a condensatore (CSCR) può potenzialmente utilizzare un CBB60 in posizione di marcia.

Come funziona un condensatore CBB60 in un circuito motore

L'alimentazione CA monofase da sola non può creare un campo magnetico rotante nello statore di un motore: produce solo un campo pulsante che fa vibrare il rotore ma non ruotare. Per risolvere questo problema, i progettisti di motori utilizzano un condensatore di funzionamento collegato in serie con un secondo avvolgimento (ausiliario). Il condensatore sposta la fase della corrente nell'avvolgimento di circa 90 gradi elettrici rispetto alla corrente nell'avvolgimento principale. Questa alimentazione bifase artificiale crea il campo magnetico rotante che produce coppia e consente al motore di avviarsi automaticamente e funzionare continuamente.

Il CBB60 rimane permanentemente nel circuito, a differenza dei condensatori di avviamento elettrolitici, che vengono disattivati ​​tramite un interruttore o relè centrifugo una volta che il motore raggiunge circa il 75–80% della velocità sincrona. Ciò significa che il CBB60 deve gestire lo stress continuo della tensione CA senza una significativa deriva della capacità. La struttura in film di polipropilene metallizzato conferisce questa capacità: il polipropilene ha un fattore di dissipazione estremamente basso (tan δ ≤ 0,001 a 1 kHz) , il che significa che praticamente nessuna energia viene sprecata sotto forma di calore all'interno del condensatore durante il funzionamento.

Un'importante proprietà di autoriparazione distingue i condensatori a film metallizzato dai tipi a lamina. Se un difetto microscopico nella pellicola dielettrica provoca una rottura localizzata, l'elettrodo metallico vaporizza attorno al punto difettoso, isolandolo anziché creare un cortocircuito. Questo meccanismo consente ai condensatori CBB60 di sopravvivere a picchi di tensione occasionali che distruggerebbero un progetto non autoriparante.

Specifiche chiave e valutazioni spiegate

Leggere correttamente l'etichetta di un condensatore CBB60 è essenziale per selezionare la giusta sostituzione. La tabella seguente spiega i parametri comuni e i loro intervalli tipici.

Tensione nominale: 250 V CA contro 450 V CA

La tensione CA nominale è il parametro più spesso frainteso. Un CBB60 da 250 V CA è adatto per motori alimentati da una rete da 220–240 V CA, ma il valore nominale deve tenere conto del fatto che la tensione del condensatore in un motore PSC in funzione può essere superiore alla tensione di alimentazione. In alcuni progetti di motori ad alto scorrimento, la tensione ai terminali del condensatore raggiunge Da 1,1 a 1,5 volte la tensione di alimentazione . Questo è il motivo per cui i condensatori di pompa nei mercati a 230 V CA vengono spesso specificati a 450 V CA, garantendo un sostanziale margine di sicurezza e prolungando notevolmente la durata di servizio. L'utilizzo di un condensatore da 250 V CA dove è specificato 450 V CA riduce drasticamente la durata grazie all'invecchiamento dielettrico accelerato.

Valore di capacità e abbinamento del motore

Sostituire sempre con lo stesso valore di capacità specificato sulla targhetta del motore o nel manuale di manutenzione. Un valore sottovalore riduce la coppia di avviamento e può impedire l'avviamento del motore sotto carico. Un valore eccessivo sposta eccessivamente la fase corrente, sbilanciando le correnti dell'avvolgimento, aumentando il calore e causando potenzialmente il surriscaldamento dell'avvolgimento ausiliario. Deviazioni oltre ±10% del valore nominale sono generalmente considerati al di fuori dei limiti accettabili per la sostituzione del condensatore di marcia.

Costruzione fisica di un condensatore CBB60

Il CBB60 ha una caratteristica forma cilindrica con una custodia in plastica bianca o grigia, tipicamente realizzata in polipropilene ignifugo. L'avvolgimento interno è costituito da due strati di film di polipropilene metallizzato avvolti strettamente insieme. I cappucci terminali in metallo vengono spruzzati (processo Schoopage) sulle estremità dell'elemento avvolto per entrare in contatto con gli strati di pellicola metallizzata e a questi cappucci terminali vengono fissati conduttori o terminali di filo.

L'elemento avvolto viene incapsulato in resina epossidica prima di essere inserito nella custodia in plastica. Questo riempimento in resina ha molteplici scopi: impedisce l'ingresso di umidità, smorza le vibrazioni, migliora il trasferimento di calore dall'elemento alla custodia e mantiene l'avvolgimento meccanicamente stabile durante le vibrazioni del motore.

Le configurazioni del terminale variano in base al mercato e all'applicazione:

• Conduttori a due fili (più comuni per applicazioni con pompe, saldatura diretta o collegamento a forcella)
• Conduttori a quattro fili (due per terminale, per un cablaggio a margherita più semplice nei quadri multimotore)
• Terminali a vite sul tappo superiore (utilizzati in alcune marche di pompe italiane e OEM di compressori)
• Linguette faston/a forcella (linguette da 6,3 mm, comuni nelle applicazioni per lavatrici)

Le dimensioni fisiche non sono standardizzate tra i produttori. A 20 µF/450 VCA CBB60 potrebbe avere un diametro del corpo di 35 mm e un'altezza di 60 mm da un produttore e 40 mm × 70 mm da un altro. Quando si ordinano pezzi di ricambio, verificare sempre che le dimensioni fisiche siano adatte alla staffa del motore esistente o alla clip di montaggio.

CBB60 rispetto ad altri tipi di condensatori motore

Capire dove si adatta il CBB60 rispetto ad altri tipi comuni di condensatori per motori aiuta a selezionare il componente giusto e a diagnosticare accuratamente i problemi del motore.

Il CBB61 sembra fisicamente simile al CBB60 (entrambi utilizzano alloggiamenti cilindrici in plastica), ma il CBB61 è progettato per motori di unità interne di ventilatori e condizionatori d'aria che hanno requisiti di coppia di avviamento inferiori. La sostituzione di un CBB61 in un'applicazione con pompa per servizio gravoso può causare guasti prematuri poiché la custodia e i terminali del CBB61 non sono classificati per i valori di capacità più elevati e i carichi di corrente continua tipici del servizio con pompa. Il La cassa cilindrica CBB60 è strutturalmente più robusta e generalmente classificato IP44 o IP54, che lo rende adatto per sale pompe umide e involucri esterni.

Come sapere se un condensatore CBB60 è guasto

Il guasto dei condensatori è una delle cause più comuni di malfunzionamento del motore e i condensatori CBB60 si degradano in modi prevedibili. Il riconoscimento delle modalità di guasto accelera la diagnosi e previene la sostituzione non necessaria del motore.

Diagnosi basata sui sintomi

• Il motore ronza ma non si avvia: L'avvolgimento principale si eccita ma senza una corrente sfasata sufficiente nell'avvolgimento ausiliario, il rotore non può produrre una coppia sufficiente per superare l'attrito statico. Questo è il sintomo più comune di un guasto completo del condensatore (circuito aperto).
• Il motore si avvia lentamente o si avvia solo se viene dato un lancio manuale: La capacità è diminuita in modo significativo (tipicamente più del 20% al di sotto del valore nominale) ma non ha fallito completamente. Il motore può funzionare una volta avviato ma non può avviarsi automaticamente in modo affidabile.
• Il motore funziona ma si surriscalda: Un condensatore parzialmente in corto fornisce uno sfasamento errato, aumentando la corrente nell'avvolgimento ausiliario e causando un riscaldamento anomalo. Il motore potrebbe far scattare ripetutamente la protezione termica.
• Portata della pompa ridotta senza motivo apparente: Un condensatore deteriorato riduce l’efficienza del motore. La pompa continua a muovere l'acqua ma a una pressione o portata inferiore, mentre il consumo di energia rimane lo stesso o aumenta.
• Custodia sporgente o rotta: La pressione interna del gas dovuta alla rottura dielettrica provoca la deformazione della custodia in plastica. Questo è un indicatore esterno visibile di un fallimento catastrofico.

Test con un misuratore di capacità

Scaricare prima il condensatore cortocircuitando i suoi terminali attraverso un resistore da 10 kΩ per almeno 5 secondi; non metterli mai in cortocircuito direttamente, poiché il breve aumento di corrente può danneggiare la metallizzazione interna. Quindi misurare la capacità con un multimetro digitale impostato sulla modalità capacità o un misuratore LCR dedicato. Una lettura interiore ±5% del valore etichettato indica che il condensatore è integro. Letture inferiori all'80% della capacità nominale o una lettura di circuito aperto (indicata come OL o sovraccarico sulla maggior parte dei misuratori) confermano che il condensatore deve essere sostituito.

Il test della resistenza di isolamento con un megaohmmetro a 500 V CC viene utilizzato in ambienti di servizio professionali per rilevare il degrado dielettrico in fase iniziale prima che la deriva della capacità diventi grave. Un CBB60 sano dovrebbe mostrare una resistenza di isolamento ben superiore 1000 MΩ ; letture inferiori a 100 MΩ indicano che il dielettrico ha assorbito umidità o sta iniziando a cedere.

Cause di guasto del condensatore CBB60 e come prevenirli

La maggior parte dei guasti CBB60 non sono casuali: derivano da specifiche condizioni operative o di installazione che possono essere identificate e corrette per prolungarne la durata. Un condensatore ben specificato e installato correttamente può durare Da 10 a 20 anni in servizio continuo della pompa. Le unità di scarsa qualità o esposte a condizioni avverse potrebbero guastarsi entro 2-3 anni.

Sovratensione e sbalzi di tensione

La causa principale di guasti prematuri. Le variazioni della tensione di rete, i picchi di commutazione e l'aumento della tensione capacitiva nell'avvolgimento ausiliario del motore sottopongono a stress il dielettrico. Ogni volt al di sopra della tensione di esercizio nominale accelera l'invecchiamento in modo esponenziale: una regola empirica nell'ingegneria dei condensatori a film è questa ogni aumento di 10°C della temperatura o ogni sovratensione del 10% dimezza all'incirca la durata . La specifica di condensatori da 450 V CA per applicazioni con pompe da 230 V CA anziché da 250 V CA fornisce una protezione significativa contro gli eventi di sovratensione.

Temperatura operativa eccessiva

La temperatura interna del condensatore combina la temperatura ambiente con l'autoriscaldamento dovuto alle perdite dielettriche e al calore condotto dal motore. I condensatori montati direttamente contro il telaio del motore in involucri scarsamente ventilati possono presentare temperature di giunzione 20–30°C sopra la temperatura ambiente . Tenere il condensatore lontano da fonti di calore, utilizzare una staffa di montaggio separata con flusso d'aria o scegliere una classe di temperatura più elevata (85°C o 105°C nominale) riducono questo rischio.

Ingresso di umidità e acqua

Le sale pompe e le installazioni esterne espongono i condensatori ad elevata umidità. La pellicola di polipropilene ha naturalmente un basso assorbimento di umidità, ma la scarsa sigillatura della custodia o delle aree dei pressacavi terminali consente all'umidità di penetrare nel tempo lungo i cavi e nel corpo. Verificare sempre che il grado IP dell'alloggiamento del condensatore corrisponda all'ambiente di installazione. IP44 è il minimo per luoghi bagnati o umidi; IP54 o IP55 è preferibile per l'uso diretto all'esterno o per installazioni soggette a schizzi.

Frequenza di avvio del motore

Ogni avvio del motore produce un breve picco di corrente di spunto attraverso il condensatore. Le applicazioni con controllo del pressostato che accendono e spengono frequentemente la pompa, potenzialmente decine di volte all'ora, sollecitano il condensatore più di quelle in cui il motore funziona continuamente. Se la frequenza di avvio supera il ciclo di lavoro nominale del produttore del motore, prendere in considerazione un condensatore con una corrente di picco nominale più elevata o ridurre la frequenza di avvio dimensionando il serbatoio a pressione.

Selezione del giusto condensatore CBB60 sostitutivo

Il processo di sostituzione è semplice se vengono raccolte prima le informazioni giuste. Seguire questa sequenza per evitare errori nell'ordinazione.

1. Leggi l'etichetta del condensatore guasto: Registrare la capacità (μF), la tensione nominale (VAC) e la frequenza (Hz). Se l'etichetta è illeggibile, controllare la targhetta del motore o il manuale di manutenzione per il valore del condensatore di funzionamento specificato.
2. Corrisponde o supera la tensione nominale: Non sostituire mai una tensione nominale inferiore. L'aggiornamento a una tensione nominale più elevata (ad esempio, 450 V CA in sostituzione di 250 V CA nella stessa capacità) è sicuro e vantaggioso.
3. Abbina la capacità esattamente entro ±5%: Un motore specificato per un condensatore di marcia da 20 µF dovrebbe ricevere una sostituzione tra 19 µF e 21 µF. Evitare deviazioni superiori al 10%.
4. Verificare le dimensioni fisiche: Verificare che il ricambio sia adatto alla staffa di montaggio. Misurare il diametro del corpo e la distanza tra i terminali se si ordina online.
5. Controlla il tipo di terminale: I conduttori, le linguette Faston o i terminali a vite devono corrispondere alla configurazione di cablaggio del motore esistente.
6. Scegli la qualità rispetto al prezzo più basso: I condensatori dei produttori che pubblicano rapporti di test di terze parti e sono conformi agli standard IEC 60252-1 o GB/T 3667 offrono una durata di servizio più uniforme rispetto alle unità senza marchio senza documentazione di qualità tracciabile.

Quando il valore originale non è noto e la targa del motore è andata perduta, è possibile effettuare una stima approssimativa in base alla potenza nominale del motore. Come regola generale, i motori a induzione monofase richiedono circa 7–8 µF per kilowatt di potenza nominale per un condensatore di marcia, sebbene ciò vari in modo significativo in base alla progettazione del motore e al numero di poli. Questa cifra è solo una stima iniziale: i valori corretti dovrebbero sempre essere confermati con i dati del produttore.

Precauzioni di sicurezza durante la manipolazione dei condensatori CBB60

I condensatori a film utilizzati nelle applicazioni motoristiche immagazzinano una quantità significativa di energia. Un condensatore da 50 µF caricato a 450 V CA di picco (circa 636 V di picco) immagazzina 10 joule di energia, sufficiente a provocare gravi ustioni o arresto cardiaco se scaricata attraverso il corpo umano. Le pratiche di sicurezza standard includono:

• Scollegare e bloccare l'alimentazione al motore prima di toccare il condensatore.
• Attendere almeno 60 secondi dopo lo scollegamento dell'alimentazione prima di avvicinarsi ai terminali: il circuito ausiliario del motore può mantenere la carica dopo l'interruzione dell'alimentazione.
• Scarica tramite un resistore (10 kΩ, 5 W o superiore) sostenuto da sonde isolate, mai tramite cortocircuito diretto.
• Non tentare di riparare o aprire un condensatore guasto: il contenuto (pellicola di polipropilene e resina epossidica) non presenta alcun rischio chimico, ma l'involucro potrebbe essere sotto pressione interna se il guasto fosse catastrofico.
• Smaltire i condensatori guasti in conformità alle normative locali WEEE (Rifiuti di apparecchiature elettriche ed elettroniche): non conferire in discarica nelle giurisdizioni in cui è richiesta la raccolta differenziata dei rifiuti elettronici.

Domande frequenti sui condensatori CBB60

Posso utilizzare un CBB60 con capacità maggiore di quella specificata per ottenere una maggiore coppia di spunto?

No. Un condensatore di funzionamento troppo grande provoca una corrente eccessiva nell'avvolgimento ausiliario durante il normale funzionamento, con conseguente surriscaldamento e riduzione della durata del motore. Se è necessaria una maggiore coppia di spunto, la soluzione è aggiungere un condensatore di avviamento dedicato (di tipo elettrolitico) in parallelo al condensatore di marcia, commutato da un relè o interruttore centrifugo. Come soluzione alternativa, non sovradimensionare il condensatore di funzionamento.

Un condensatore CBB60 è polarizzato?

No. Il CBB60 è un condensatore CA non polarizzato. I suoi terminali sono intercambiabili: non c'è cavo positivo o negativo. Questa è una differenza fondamentale rispetto ai condensatori elettrolitici, che sono componenti CC polarizzati e verrebbero distrutti immediatamente se collegati alla CA.

Posso utilizzare un CBB60 per sostituire un CBB65?

Non in modo affidabile. Il CBB65 è progettato specificamente per applicazioni di compressori di refrigerazione e condizionamento dell'aria con un alloggiamento rotondo in alluminio adatto a temperature ambiente più elevate e diversi requisiti di montaggio meccanico. Sebbene entrambi utilizzino una pellicola di polipropilene metallizzato, l'imballaggio, le prestazioni termiche e la resistenza alle vibrazioni differiscono. L'utilizzo di un CBB60 come sostituto del CBB65 in un compressore HVAC non è generalmente consigliato dai produttori di motori.

Quanto dovrebbe durare un condensatore CBB60?

Un condensatore CBB60 di qualità in un'applicazione specificata correttamente in genere dura Da 10.000 a 15.000 ore di funzionamento , che si traduce in 10-20 anni nell'uso residenziale delle pompe per poche ore al giorno. Le unità più economiche con dielettrici a film più sottile o metallizzazione di qualità inferiore potrebbero guastarsi in 3-5 anni. La misurazione annuale della capacità durante la manutenzione ordinaria aiuta a identificare il deterioramento prima che causi un guasto dovuto al mancato avviamento.

Cosa significa la marcatura "μF" su un condensatore CBB60?

µF sta per microfarad, l'unità di capacità elettrica. Un microfarad equivale a un milionesimo di farad. Il valore di capacità stampato sul condensatore (ad esempio, 20 µF) deve corrispondere alle specifiche del motore. Il numero determina direttamente quanto sfasamento produce il condensatore nell'avvolgimento ausiliario e non è intercambiabile con valori significativamente diversi senza influire sulle prestazioni del motore.

È possibile utilizzare un singolo condensatore CBB60 per avviare e far funzionare un motore?

Sì, questo è esattamente il modo in cui funziona un motore a condensatore diviso permanente (PSC). Il singolo condensatore di marcia CBB60 fornisce sia lo sfasamento iniziale che la correzione della fase di marcia. Questo design è semplice e affidabile e offre una coppia di avviamento leggermente inferiore (rispetto a un design di avvio/funzionamento a due condensatori) con l'eliminazione dell'interruttore o del relè di avviamento. I motori PSC con un singolo condensatore di funzionamento CBB60 sono standard nelle applicazioni per pompe, ventole e lavatrici a livello globale.
